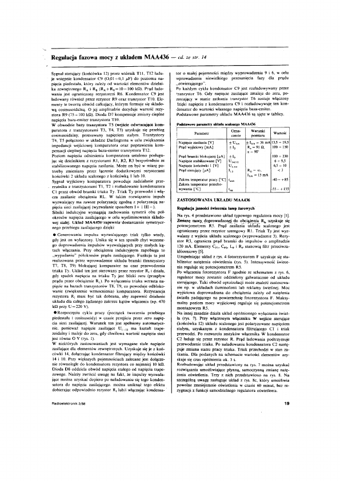

Regulacja fazowa mocy z układem MAA436 — cd. ze str. 14
Sygnał sterujący (końcówka 12) przez wtórnik T l i , T l 2 ładuje wstępnie kondensator C9 (0,01 —0,1 /iF) do poziomu napięcia piedestału, który zależy od wartości elementów dzielnika zewnętrznego RA i RB ( R A + R r = 1 0 - 100 kfi). Prąd ładowania jest ograniczony rezystorem R6. Kondensator C9 jest ładowany również przez rezystor R9 oraz tranzystor T10. Elementy te tworzą obwód całkujący, którym formuje się składową cosinusoidalną. O jej amplitudzie decyduje wartość rezystora R9 (75 •+100 kfi). Dioda D7 kompensuje zmiany cieplne napięcia baza-emiter tranzystora T10.
W obwodzie bazy tranzystora T5 (wejście odwracające komparatora z tranzystorami T3, T4, T5) uzyskuje się przebieg cosinusoidalny, przesuwany napięciem stałym.
