Sunmoon

SM7012 Datasheet Preview

SM7012 Datasheet

AC / DC PWM power switch

No Preview Available !

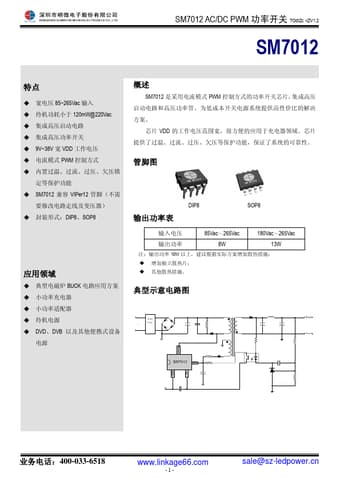

SM7012 AC/DC PWM 功率开关 TOdIZc -IZV1.2
SM7012
特点
宽电压 85~265Vac 输入
待机功耗小于 120mW@220Vac
集成高压启动电路
集成高压功率开关
9V~38V VDD 工作电压
电流模式 PWM 控制方式
内置过温、过流、过压、欠压锁
定等保护功能
SM7012 兼容 VIPer12 管脚(不需
要修改电路走线及变压器)
封装形式:DIP8SOP8
应用领域
典型电磁炉 BUCK 电路应用方案
小功率充电器
小功率适配器
待机电源
DVDDVB 以及其他便携式设备
电源
概述
SM7012 是采用电流模式 PWM 控制方式的功率开关芯片,集成高压
启动电路和高压功率管,为低成本开关电源系统提供高性价比的解决
方案。
芯片 VDD 的工作电压范围宽,很方便的应用于充电器领域。芯片
提供了过温、过流、过压、欠压等保护功能,保证了系统的可靠性。
管脚图
输出功率表
DIP8
SOP8
输入电压
85Vac265Vac
180Vac265Vac
输出功率
8W
13W
注:输出功率 10W 以上,建议根据实际方案增加散热措施:
增加独立散热片;
其他散热措施。
典型示意电路图
业务电话:400-033-6518
www.linkage66.com
-1-
sale@sz-ledpower.cn




Sunmoon

SM7012 Datasheet Preview

SM7012 Datasheet

AC / DC PWM power switch

No Preview Available !

内部方框图
VDD
FB
内部电源
产生电路
LVDD
基准电路
8V/14.5V
VREF
欠压保护电路
--
+
过温保护电路
过压保护电路
VDD钳位电路
S2 S1 R1
Q
SM7012 AC/DC PWM 功率开关 TOdIZc -IZV1.2
DRAIN
振荡电路
S
Q
R1
R2 R3
前沿消隐电路
1K ohm
驱动
+
-- 0.23V
230ohm
GND
管脚示意图
管脚说明
名称
GND
FB
VDD
DRAIN
DIP8/SOP8
管脚序号 管脚说明
1,2
3
4
5,6,7,8
芯片地,同时也是内置高压 MOS SOURCE 端口
反馈输入端口
芯片电源端,工作电压范围可达 9V——38V
内置高压 MOS 管的 DRAIN,同时芯片启动时,也做芯片的启动
业务电话:400-033-6518
www.linkage66.com
-2-
