AGM6424B Datasheet - AZ Displays

AGM6424B - LIQUID CRYSTAL DISPLAY

AZ DISPLAYS, INC.

COMPLETE LCD SOLUTIONS SPECIFICATIONS FOR LIQUID CRYSTAL DISPLAY PART NUMBER: DATE: AGM6424B JANUARY 21, 2003 Page 1 of 14 AGM6424B 1.

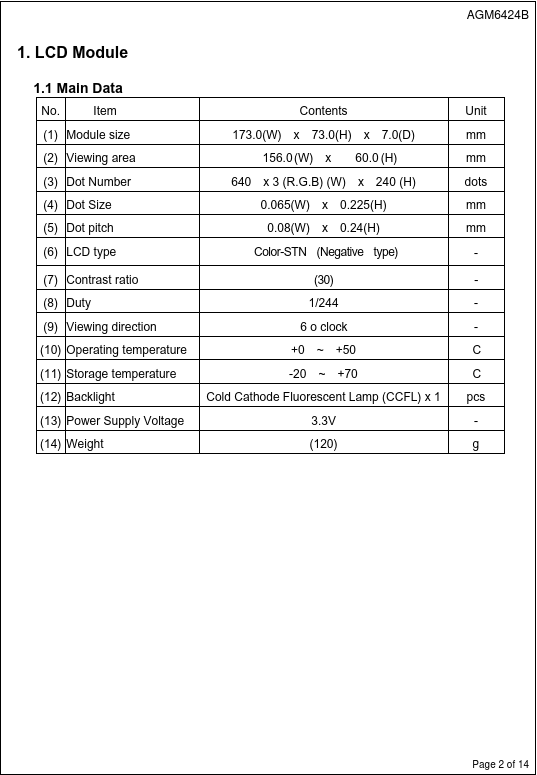

LCD Module 1.1 Main Data No.

Item Contents 173.0(W) x 73.0(H) x x 7.0(D) Unit mm mm dots mm mm (1) Module size (2) Viewing area (3) Dot Number (4) Dot Size (5) Dot pitch (6) LCD type 640 156.0 (W) 60.0 (H) x 240 (H) x 3 (R.G.B) (W) 0.065(W) 0.08(W) x x 0.225(H) 0.24(H) Color-STN (Negative type) (30) 1/244 6 o clock +0 ~ +50 C C pcs g

AGM6424B_AZDisplays.pdf

Preview of AGM6424B PDF
AGM6424B Datasheet Preview Page 2 AGM6424B Datasheet Preview Page 3

Datasheet Details

Part number:

AGM6424B

Manufacturer:

AZ Displays

File Size:

239.46 KB

Description:

Liquid crystal display.
