HS4012 Datasheet - BESTJOB

HS4012 10/100 Quad Port Transformer Modules

10/100 Quad Port Transformer Modules ★ Designed to meet IEEE802.3u requirement ★ Designed to meet IR 2350C peak requirement ★ Primary inductance 350µH min. with 8mA DC Bias Part Number HS4012 ★ Symmetrical TX and Rx for MDI/MDIX capability Turn Ratio Tx Rx 1:1 1:1 Insertion Loss 1~100MHz (dB MAX) Specifications Return Loss (MHz) 30MHz 50MHz 80MHz 30MHz CMRR (dB) 50MHz 100MHz 1.0 -18db -13.1dB -12dB -42db -40dB -35dB Hi-Pot (Vrms MIN) 1500 Mechanical Data sheet subject to change with.

HS4012 Datasheet (198.95 KB)

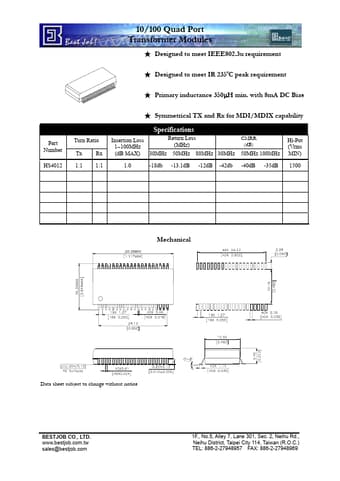

Preview of HS4012 PDF
HS4012 Datasheet Preview Page 2

Datasheet Details

Part number:

HS4012

Manufacturer:

BESTJOB

File Size:

198.95 KB

Description:

10/100 quad port transformer modules.
