S110 Datasheet - CDIL

S110 SURFACE MOUNT SCHOTTKY BARRIER RECTIFIER

SYMBOL SK12 SK13 SK14 SK15 SK16 SK18 SK19 S110 Maximum Peak Repetitive Reverse Voltage Maximum RMS Voltage Maximum DC Blocking Voltage VRRM 20 30 40 50 60 80 90 100 VRMS 14 21 28 35 42 56 64 71 VDC 20 30 40 50 60 80 90 100 UNIT V V V Maximum Average Forward Rectified Current 0.375"(9.5mm) Lead.
Continental Device India Limited An ISO/TS 16949, ISO 9001 and ISO 14001 Certified Company SURFACE MOUNT SCHOTTKY BARRIER RECTIFIER SK12 - S110 DO-214AA (SMB) Surface Mount Package Polarity : Colour band denotes cathode end For Use in Low Voltage High Frequency Inverters, Free Wheeling and Polarity Protection Applications MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS Rating at 25ÂșC ambient temperature unless specified otherwise. Single phase, half wave Resistive or Inductive Load. ccc DES.

S110 Datasheet (165.32 KB)

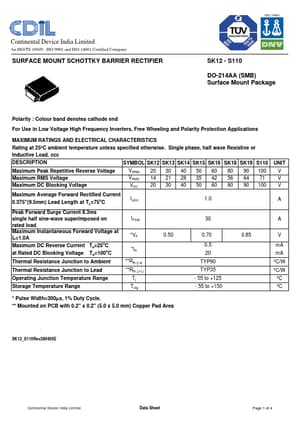

Preview of S110 PDF
S110 Datasheet Preview Page 2 S110 Datasheet Preview Page 3

Datasheet Details

Part number:

S110

Manufacturer:

CDIL

File Size:

165.32 KB

Description:

Surface mount schottky barrier rectifier.
