DPM001TI Datasheet - Daewoo

DPM001TI POWER MODULE

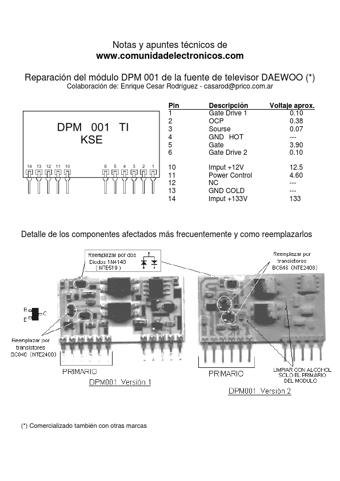

Notas y apuntes técnicos de www.comunidadelectronicos.com Reparación del módulo DPM 001 de la fuente de televisor DAEWOO ( ) Colaboración de: Enrique Cesar Rodríguez - casarod@prico.com.ar Pin Descripción Voltaje aprox. 1 Gate Drive 1 0.10 2 OCP 0.38 3 Sourse 0.07 4 GND HOT - 5 Gate 3.90 6 Gate Drive 2 0.10 10 Imput +12V 11 Power Control 12 NC 13 GND COLD 14 Imput +133V 12.5 4.60 133 Detalle de los componentes afectados más frecuentemente y como .

DPM001TI Datasheet (43.32 KB)

DPM001TI Datasheet Preview — Preview of DPM001TI PDF

Datasheet Details

Part number:

DPM001TI

Manufacturer:

Daewoo

File Size:

43.32 KB

Description:

Power module.
