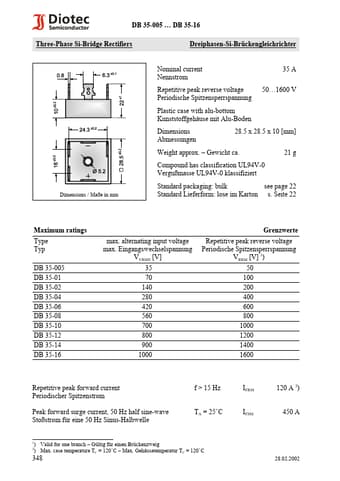

DB 35-005 … DB 35-16 Three-Phase Si-Bridge Rectifiers Dreiphasen-Si-Brückengleichrichter Nominal current Nennstrom Repetitive peak reverse voltage Periodische Spitzensperrspannung Plastic case with alu-bottom Kunststoffgehäuse mit Alu-Boden Dimensions Abmessungen 35 A 50…1600 V 28.5 x 28.5 x 10 [mm] 21 g Weight approx. - Gewicht ca. pound has classification UL94V-0 Vergußmasse UL94V-0 klassifiziert Dimensions / Maße in mm Standard packaging: bulk see page 22 Standard Lieferform: lose im Karton s. Seite 22 Maximum ratings Type Typ DB 35-005 DB 35-01 DB 35-02 DB 35-04 DB 35-06 DB 35-08 DB 35-10 DB 35-12 DB 35-14 DB 35-16 max. alternating input voltage max. Eingangswechselspannung VVRMS [V] 35 70 140 280 420 560 700 800 900 1000 Grenzwerte Repetitive peak reverse voltage Periodische Spitzensperrspannung VRRM [V] 1) 50 100 200 400 600 800 1000 1200 1400 1600 Repetitive peak forward current Periodischer Spitzenstrom Peak forward surge current, 50 Hz half sine-wave Stoßstrom für eine 50 Hz Sinus-Halbwelle f > 15 Hz TA = 25/C IFRM IFSM 120 A 2) 450 A 1 2 ) Valid for one branch - Gültig für einen Brückenzweig ) Max. case temperature TC = 120/C - Max. Gehäusetemperatur TC = 120/C 28.02.2002 DB 35-005 … DB 35-16 Rating for fusing, t <10 ms Grenzlastintegral, t <10 ms Operating junction temperature - Sperrschichttemperatur Storage temperature - Lagerungstemperatur TA = 25/C i2t Tj TS 1000 A2s - 50…+150/C - 50…+150/C Kennwerte TA = 50/C Tj = 25/C Tj = 25/C R-load C-load IF = 17.5 A VR = VRRM IFAV IFAV VF IR VISO Rth C 10-32 UNF M5 35.0 A 35.0 A < 1.05 V 1) < 10 :A > 2500 V < 1.8 K/W 18 ± 10% lb.in 2 ± 10% Nm Characteristics Max. current with cooling fin 300 cm2 Dauergrenzstrom mit Kühlblech 300 cm2 Forward voltage - Durchlaßspannung Leakage current - Sperrstrom Isolation voltage terminals to case Isolationsspannung Anschlüsse zum Gehäuse Thermal resistance junction to case Wärmewiderstand Sperrschicht - Gehäuse Admissible torque for mounting Zulässiges...
