JQX-29F Datasheet - EC21

JQX-29F MINIATURE DC ELECTROMAGNETIC RELAY

JQX-29F (724) MINIATURE DC ELECTROMAGNETIC RELAY ENVIRONMENTAL CONDETIONS: Temperature Range:-40~+55 Relative Humidity:Up to 85% at +20 Atmospheric Pressure: 86~107kPa Vibration: 10~55Hz Dual Amplitude 1.0mm Shock: 98m/s2 Operating Position:Optional TECHNICAL REQUIREMENTS: Coil Source: DC Coil Dissipation: 1.6W, 2.5VA Insulation Resistance:500Mohm Dielectric Withstanding Voltage: 2000VAC Contact Resistance: 100m Rated Load:25A 220VAC ,15A220VAC,10A30VDC Electrical Life:2X105 Mechanical Life:1X.

JQX-29F Datasheet (45.80 KB)

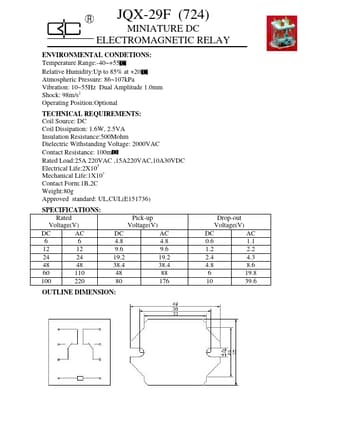

Preview of JQX-29F PDF

Datasheet Details

Part number:

JQX-29F

Manufacturer:

EC21

File Size:

45.80 KB

Description:

Miniature dc electromagnetic relay.
