A277D - LED Controller

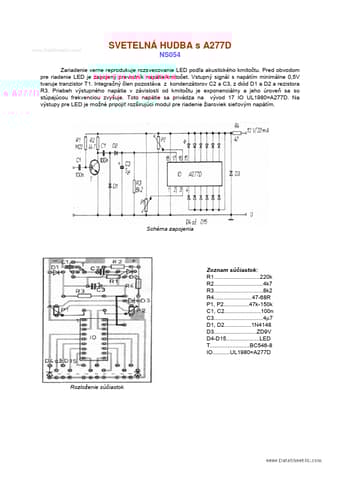

www.DataSheet4U.com SVETELNÁ HUDBA s A277D NS054 Zariadenie verne reprodukuje rozsvecovanie LED podľa akustického kmitočtu. Pred obvodom pre riadenie LED je zapojený prevodník napätie/kmitočet. Vstupný signál s napätím minimálne 0,5V tvaruje tranzistor T1. Integračný člen pozostáva z kondenzátorov C2 a C3, z diód D1 a D2 a rezistora R3. Priebeh výstupného napätia v závislosti od kmitočtu je exponenciálny a jeho úroveň sa so stúpajúcou frekvenciou zvyšuje. Toto napätie sa privádza na vývod 17 I.
