46DN06B02 Datasheet - Infineon

46DN06B02 Rectifier Diode

Netz-Gleichrichterdiode Rectifier Diode Technische Information / technical information 46DN06B02 Key Parameters VRRM IFAVM IFSM VT0 rT RthJC Clamping Force Max. Diameter Cathode Diameter Height 400 V - 600 V 7640 A (TC=100 °C) 35557000A0 A(TC=55°C) 0,78 V 0,034 mΩ 7,23 K/KW 25 … 45 kN 46 mm 41 mm 4 mm Merkmale Hohe Lastwechelfestigkeit Hohe Stromtragfähigkeit Geringe Durchlassverluste For type designation please refer to actual short form catalog http://www.ifbip.com/catal.

46DN06B02 Features

* High power cycling capability

* High current capability

* Low on-state losses Typische Anwendungen

* Widerstandsschweissen

* Gleichrichter für Galvanik

* Kleinspannungs Hochstromgleichrichter Typical Applications

* Resistance welding

* Recitifiers for galvanic app

46DN06B02 Datasheet (375.49 KB)

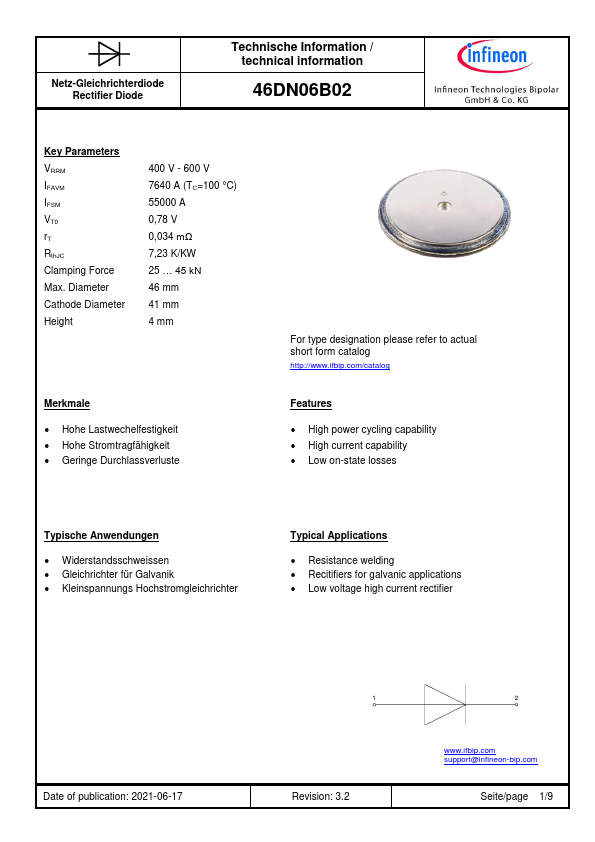

Preview of 46DN06B02 PDF

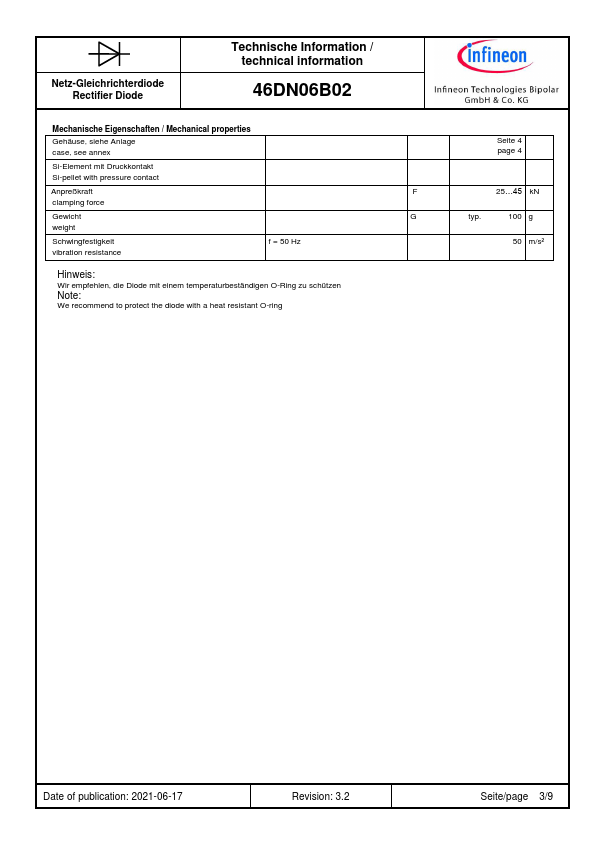

46DN06B02 Datasheet Preview Page 2 46DN06B02 Datasheet Preview Page 3

Datasheet Details

Part number:

46DN06B02

Manufacturer:

Infineon ↗

File Size:

375.49 KB

Description:

Rectifier diode.
