56DN06B02 Datasheet - Infineon

56DN06B02 - Rectifier Diode

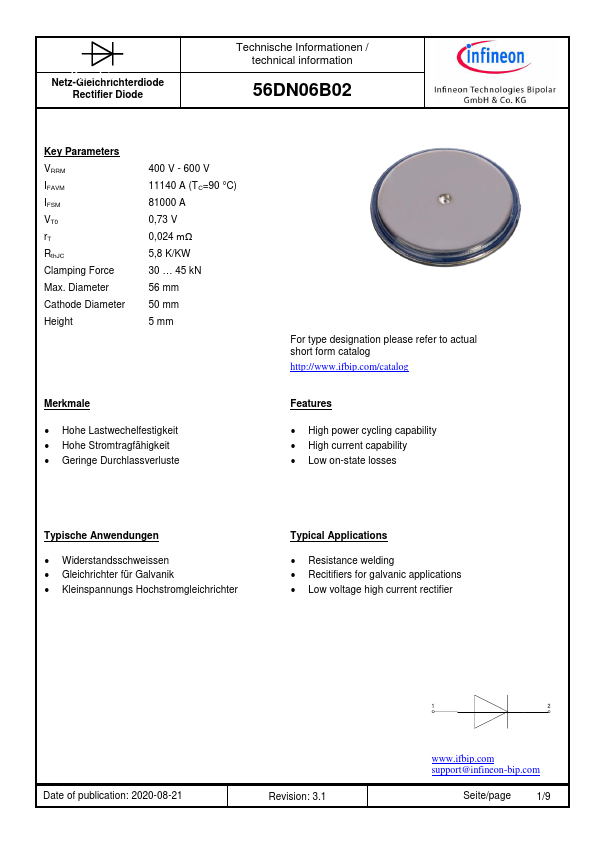

Kenndaten Netz-Gleichrichterdiode Rectifier Diode Technische Informationen / technical information 56DN06B02 Key Parameters VRRM IFAVM IFSM VT0 rT RthJC Clamping Force Max.

Diameter Cathode Diameter Height 400 V - 600 V 11140 A (TC=90 °C) 38517000A0 A(TC=55°C) 0,73 V 0,024 mΩ 5,8 K/KW 30 … 45 kN 56 mm 50 mm 5 mm Merkmale Hohe Lastwechelfestigkeit Hohe Stromtragfähigkeit Geringe Durchlassverluste For type designation please refer to actual short form catalog http://www.ifbi

56DN06B02 Features

* High power cycling capability

* High current capability

* Low on-state losses Typische Anwendungen

* Widerstandsschweissen

* Gleichrichter für Galvanik

* Kleinspannungs Hochstromgleichrichter Typical Applications

* Resistance welding

* Recitifiers for galvanic app

56DN06B02-Infineon.pdf

Preview of 56DN06B02 PDF

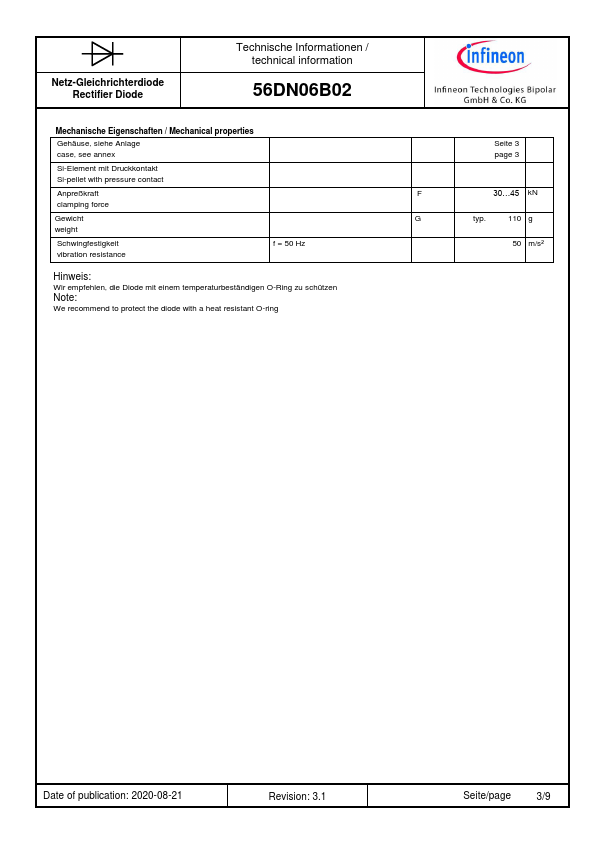

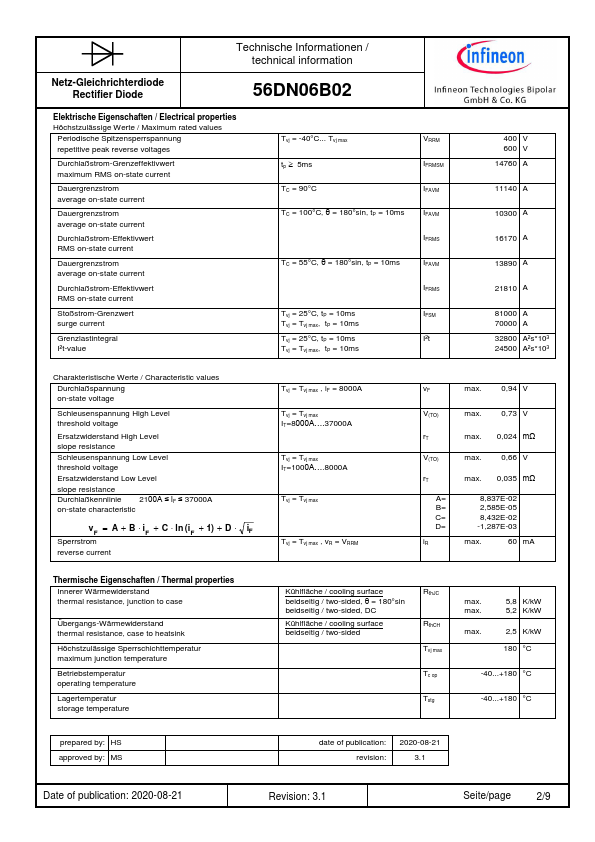

56DN06B02 Datasheet Preview Page 2 56DN06B02 Datasheet Preview Page 3

Datasheet Details

Part number:

56DN06B02

Manufacturer:

Infineon ↗

File Size:

442.25 KB

Description:

Rectifier diode.
