P1100Q12ALRP Datasheet - Littelfuse

P1100Q12ALRP-Littelfuse.pdf

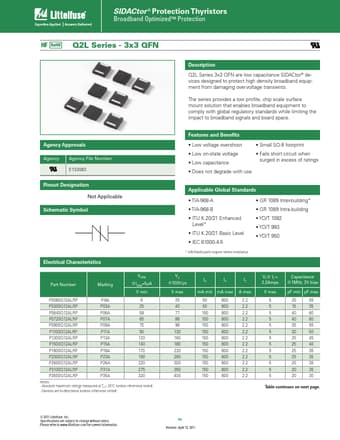

Preview of P1100Q12ALRP PDF
P1100Q12ALRP Datasheet Preview Page 2 P1100Q12ALRP Datasheet Preview Page 3

Datasheet Details

Part number:

P1100Q12ALRP

Manufacturer:

Littelfuse ↗

File Size:

172.58 KB

Description:

Sidactor protection thyristors.

P1100Q12ALRP, SIDACtor Protection Thyristors

Q2L Series 3x3 QFN are low capacitance SIDACtor® devices designed to protect high density broadband equipment from damaging overvoltage transients.

The series provides a low profile, chip scale surface mount solution that enables broadband equipment to comp

SIDACtor® Protection Thyristors Broadband Optimized™ Protection Q2L Series - 3x3 QFN Agency Approvals Agency Agency File Number E133083 Pinout Designation Not Applicable Schematic Symbol Electrical Characteristics Part Number Marking VDRM @l =5μA DRM V min P0080Q12ALRP P-8A 6 P0300Q12ALRP P03A 25 P0640Q12ALRP P06A 58 P0720Q12ALRP P07A 65 P0900Q12ALRP P09A 75 P1100Q12ALRP P11A 90 P1300Q12ALRP P13A 120 P1500Q12ALRP P15A 140 P1800Q12ALRP P18A 170 P2300Q12ALRP P
