E452T Datasheet - Philips

E452T Tetrode

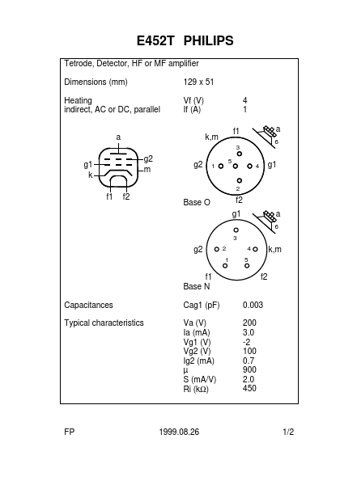

E452T PHILIPS Tetrode, Detector, HF or MF amplifier Dimensions (mm) 129 x 51 Heating indirect, AC or DC, parallel Vf (V) If (A) 4 1 a g2 g1 km f1 f2 f1 k,m 3 g2 1 5 a 6 4 g1 Base O 2 f2 g1 3 g2 2 4 15 a 6 k,m f1 Base N f2 Capacitances Cag1 (pF) 0.003 Typical characteristics Va (V) Ia (mA) Vg1 (V) Vg2 (V) Ig2 (mA) µ S (mA/V) Ri (kΩ) 200 3.0 -2 100 0.7 900 2.0 450 FP 1999.08.26 1/2 E452T PHILIPS Operating characteristics Limiting values Vb (V) Ra (kΩ) Rg2 (kΩ) Rk (kΩ) I.

E452T Datasheet (15.48 KB)
