Datasheet Details
- Part number
- SK86
- Manufacturer
- SMC Diode
- File Size
- 823.43 KB
- Datasheet
- SK86-SMCDiode.pdf
- Description
- SCHOTTKY RECTIFIER
SK86 Description

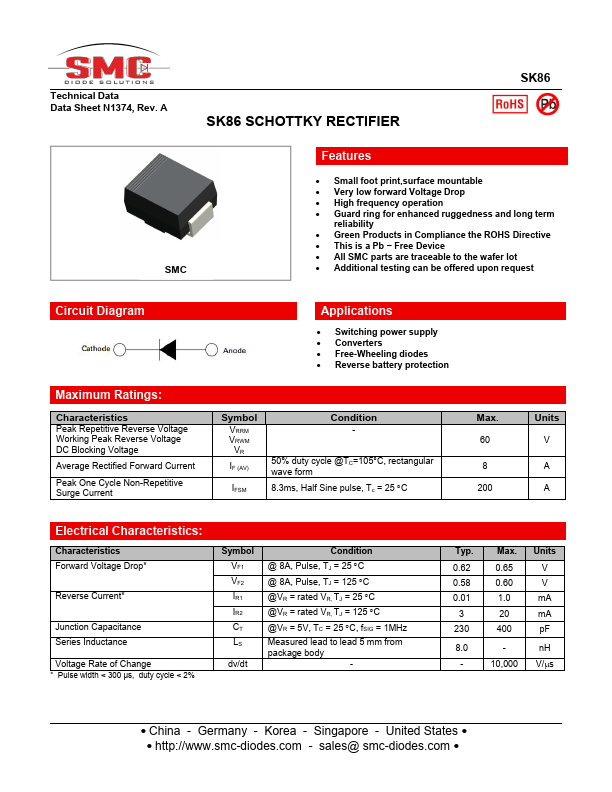

Technical Data Data Sheet N1374, Rev.A SK86 SCHOTTKY RECTIFIER SK86 SMC .
SK86 Features
* Small foot print,surface mountable
* Very low forward Voltage Drop
* High frequency operation
* Guard ring for enhanced ruggedness and long term
reliability
* Green Products in Compliance the ROHS Directive
* This is a Pb
* Free Device
* All SMC parts are tracea
SK86 Applications
* Switching power supply
* Converters
* Free-Wheeling diodes
* Reverse battery protection
Symbol VRRM VRWM VR
IF (AV)
IFSM
Condition -
50% duty cycle @TC=105°C, rectangular wave form 8.3ms, Half Sine pulse, Tc = 25 C
Max. 60
8 200
Units V
A A
Electrical Characteristics:
Charact
