MDR706F Datasheet - SOSHIN

MDR706F 1.9GHz PHS Inter stage BPF

MDR706F 1.9GHz PHS Inter stage BPF www.DataSheet4U.com Characteristics MDR706F Zin/Zout Fc Pass Band Insertion Loss Ripple V.S.W.R Attenuation 50 ohm Nominal 1907MHz Nominal 1893-1919MHz 2.5 dB max (1893-1919MHz at 25 Deg.C) 2.8 dB max (1893-1919MHz at -40 up to +85 Deg.C) 0.5 dB max (1893-1919MHz) 2.0 max (1893-1919MHz) 40 dB min (at 1660MHz) 15 dB min (at 2139MHz) Number of ordered pieces 2000pcs/Reel Dimensions Frequency Data1 Frequency Data2 www.DataSheet4U.com Resist pattern Land p.

MDR706F Datasheet (254.67 KB)

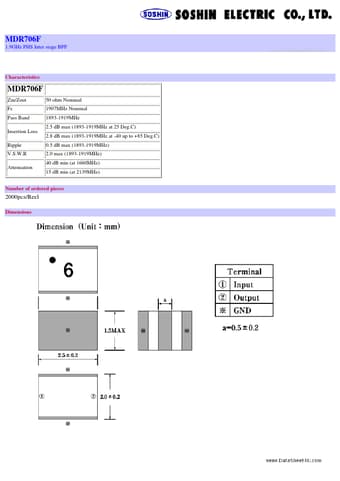

Preview of MDR706F PDF
MDR706F Datasheet Preview Page 2 MDR706F Datasheet Preview Page 3

Datasheet Details

Part number:

MDR706F

Manufacturer:

SOSHIN

File Size:

254.67 KB

Description:

1.9ghz phs inter stage bpf.
