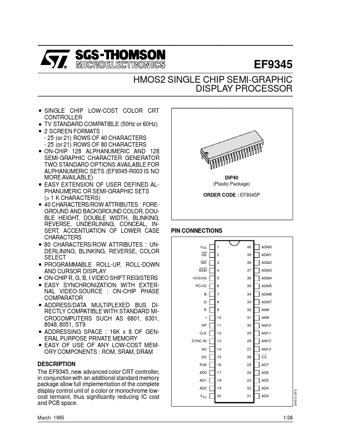

EF9345 HMOS2 SINGLE CHIP SEMI-GRAPHIC DISPLAY PROCESSOR

The EF9345, new advanced color CRT controller, in conjunction with an additional standard memory package allow full implementation of the complete display control unit of a color or monochrome lowcost termainl, thus significantly reducing IC cost and PCB space. March 1995 R/W AD0 AD1 AD2 V CC AD4 .
EF9345 HMOS2 SINGLE CHIP SEMI-GRAPHIC DISPLAY PROCESSOR . . . . . . . . . . . . . SINGLE CHIP LOW-COST COLOR CRT CONTROLLER TV STANDARD COMPATIBLE (50Hz or 60Hz) 2 SCREEN FORMATS : - 25 (or 21) ROWS OF 40 CHARACTERS - 25 (or 21) ROWS OF 80 CHARACTERS ON-CHIP 128 ALPHANUMERIC AND 128 SEMI-GRAPHIC CHARACTER GENERATOR TWO STANDARD OPTIONS AVAILABLE FOR ALPHANUMERIC SETS (EF9345-R003 IS NO MORE AVAILABLE) EASY EXTENSION OF USER DEFINED ALPHANUMERIC OR SEMI-GRAPHIC SETS (> 1 K CHARACTERS) 40 CHARAC.
