SUK3015 N-channel Power MOSFET

📥 Download Datasheet  Datasheet Preview Page 1

Description

V(BR)DSS = 300 V, RDS(ON) = 0.15 Ω N-channel Power MOSFET SUK3015 Data Sheet .
Package SUK3015 includes a low on-resistance N-channel TO220S-2L power MOSFET with Zener diode for ESD protection.

📥 Download Datasheet

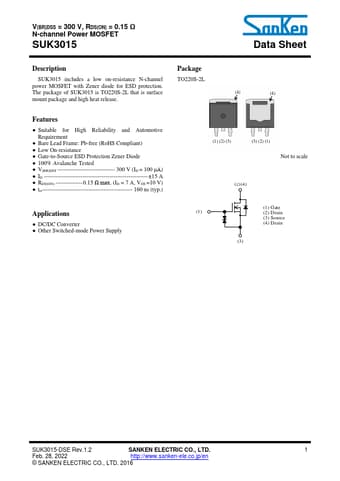

Preview of SUK3015 PDF
datasheet Preview Page 2 datasheet Preview Page 3

Datasheet Specifications

Part number
SUK3015
Manufacturer
Sanken ↗
File Size
346.61 KB
Datasheet
SUK3015-Sanken.pdf
Description
N-channel Power MOSFET

Features

* Suitable for High Reliability and Automotive Requirement
* Bare Lead Frame: Pb-free (RoHS Compliant)
* Low On-resistance
* Gate-to-Source ESD Protection Zener Diode
* 100% Avalanche Tested
* V(BR)DSS

Applications

* DC/DC Converter
* Other Switched-mode Power Supply (1) (2) (3) (3) (2) (1) Not to scale (2)(4) (1) Gate (1) (2) Drain (3) Source (4) Drain (3) SUK3015-DSE Rev.1.2 SANKEN ELECTRIC CO. , LTD. 1 Feb. 28, 2022 http://www. sanken-ele. co. jp/en © SANKEN ELECTRIC CO. , LTD. 2016 SUK30
