V23016-C0xxx - Kleinschaltrelais N

Download the V23016-C0xxx datasheet PDF. This datasheet also covers the V23016-A0xxx variant, as both devices belong to the same kleinschaltrelais n family and are provided as variant models within a single manufacturer datasheet.

📥 Download Datasheet

Note: The manufacturer provides a single datasheet file (V23016-A0xxx_SiemensSemiconductors.pdf) that lists specifications for multiple related part numbers.

Full PDF Text Transcription (Reference)

The following content is an automatically extracted verbatim text from the original manufacturer datasheet and is provided for reference purposes only.

View original datasheet text

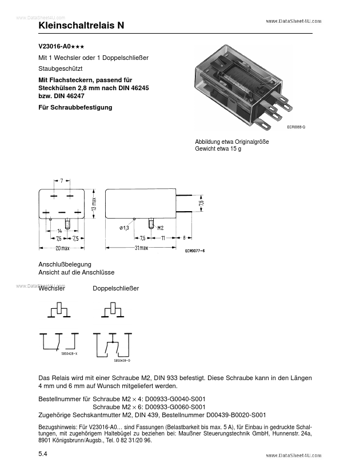

www.DataSheet4U.com Kleinschaltrelais N V23016-A0555 Mit 1 Wechsler oder 1 Doppelschließer Staubgeschützt Mit Flachsteckern, passend für Steckhülsen 2,8 mm nach DIN 46245 bzw. DIN 46247 Für Schraubbefestigung ECR0066-Q Abbildung etwa Originalgröße Gewicht etwa 15 g Anschlußbelegung Ansicht auf die Anschlüsse www.DataSheet4U.com Wechsler Doppelschließer Das Relais wird mit einer Schraube M2, DIN 933 befestigt. Diese Schraube kann in den Längen 4 mm und 6 mm auf Wunsch mitgeliefert werden. Bestellnummer für Schraube M2 × 4: D00933-G0040-S001 Schraube M2 × 6: D00933-G0060-S001 Zugehörige Sechskantmutter M2, DIN 439, Bestellnummer D00439-B0020-S001 Bezugshinweis: Für V23016-A0… sind Fassungen (Belastbarkeit bis max.
