FR103SG, FR101SG - Glass Passivated Fast Recovery Rectifiers

📥 Download Datasheet

This datasheet PDF includes multiple part numbers: FR103SG, FR101SG. Please refer to the document for exact specifications by model.

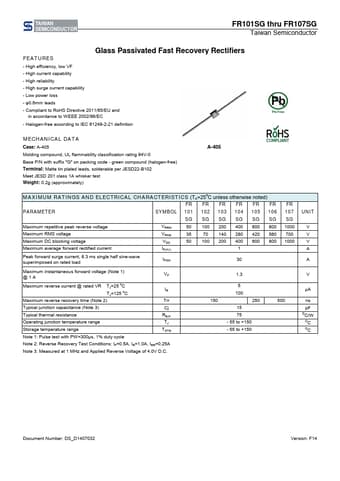

datasheet Preview Page 2 datasheet Preview Page 3

Datasheet Details

Part number FR103SG, FR101SG
Manufacturer Taiwan Semiconductor ↗
File Size 349.66 KB
Description Glass Passivated Fast Recovery Rectifiers
Datasheet download datasheet FR101SG-TaiwanSemiconductor.pdf
Note This datasheet PDF includes multiple part numbers: FR103SG, FR101SG.
Please refer to the document for exact specifications by model.

FR103SG Product details

Description

Green compound AVERAGE FORWARD CURRENT (A) 1.5 1.25 1 0.75 0.5 0.25 0 0 FIG.1 MAXIMUM FORWARD CURRENT DERATING CURVE RESISTIVE OR INDUCTIVE LOAD 25 50 75 100 125 150 AMBIENT TEMPERATURE (oC) INSTANTANEOUS REVERSE CURRENT (μA) 1000 FIG.2 TYPICAL REVERSE CHARACTERISTICS 100 TJ=125oC 10 TJ=75oC 1 0.1 0 TJ=25oC 20 40 60 80 100 120 140 PERCENT OF RATED PEAK REVERSE VOLTAGE (%) PEAK FORWARD SURGE CURRENT (A) FIG.3 MAXIMUM NON-REPETITIVE FORWARD SURGE CURRENT 50 40 30 20 10 0 1 8.3m
