4816SM Dual N-Channel 30-V MOSFET

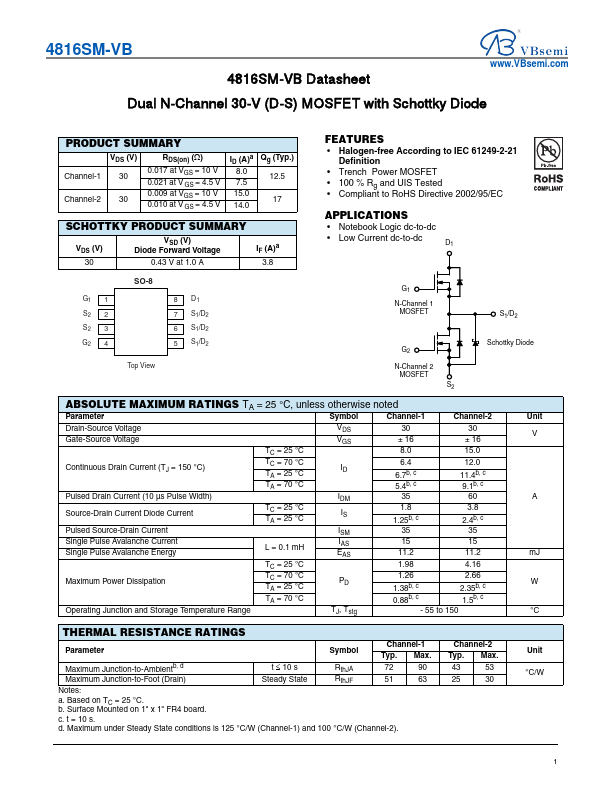

📥 Download Datasheet  Datasheet Preview Page 1

Description

4816SM-VB 4816SM-VB Datasheet www.VBsemi.com Dual N-Channel 30-V (D-S) MOSFET with Schottky Diode PRODUCT SUMMARY Channel-1 Channel-2 VDS (V) 30.

📥 Download Datasheet

Preview of 4816SM PDF

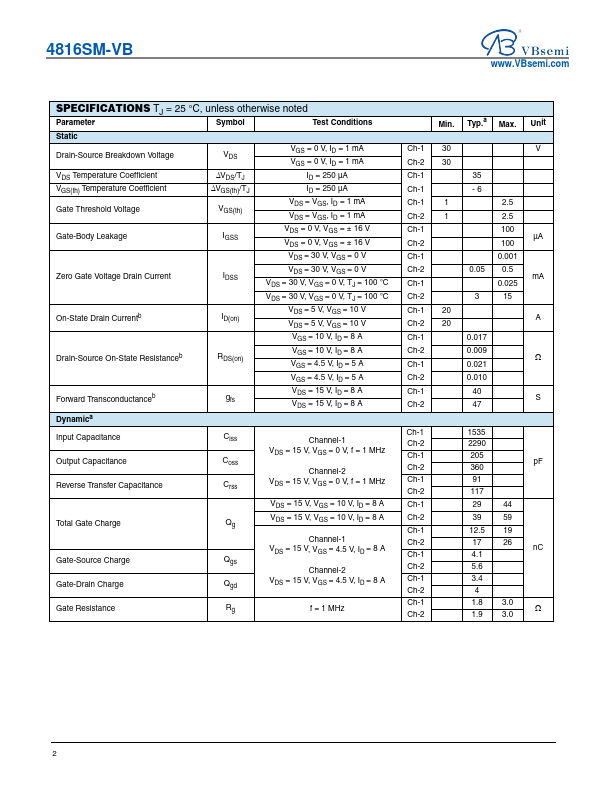

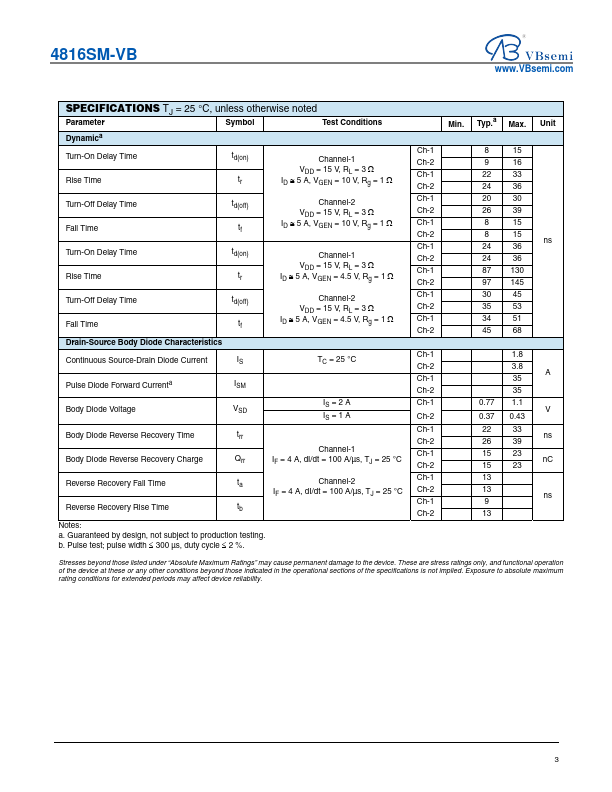

datasheet Preview Page 2 datasheet Preview Page 3

Datasheet Specifications

Part number
4816SM
Manufacturer
VBsemi
File Size
318.68 KB
Datasheet
4816SM-VBsemi.pdf
Description
Dual N-Channel 30-V MOSFET

Features

* Halogen-free According to IEC 61249-2-21 Definition
* Trench Power MOSFET
* 100 % Rg and UIS Tested

Applications

* Notebook Logic dc-to-dc
* Low Current dc-to-dc D1 G1 1 S2 2 S2 3 G2 4 SO-8 Top View 8 D1 7 S1/D2 6 S1/D2 5 S1/D2 G1 N-Channel 1 MOSFET G2 N-Channel 2 MOSFET S2 S1/D2 Schottky Diode ABSOLUTE MAXIMUM RATINGS TA = 25 °C, unless otherwise noted Parameter Symbol Channel-1 C
