PMSTA06, PMSTA05 500mA NPN general-purpose transistors

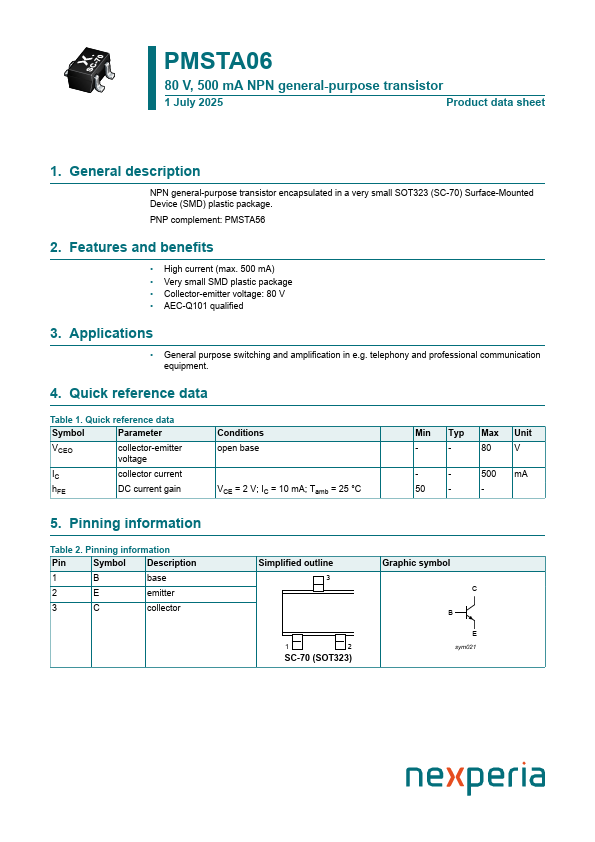

📥 Download Datasheet  Datasheet Preview Page 1

Description

PMSTA06 80 V, 500 mA NPN general-purpose transistor 1 July 2025 Product data sheet 1.General .
NPN general-purpose transistor encapsulated in a very small SOT323 (SC-70) Surface-Mounted Device (SMD) plastic package.

📥 Download Datasheet

This datasheet PDF includes multiple part numbers: PMSTA06, PMSTA05. Please refer to the document for exact specifications by model.

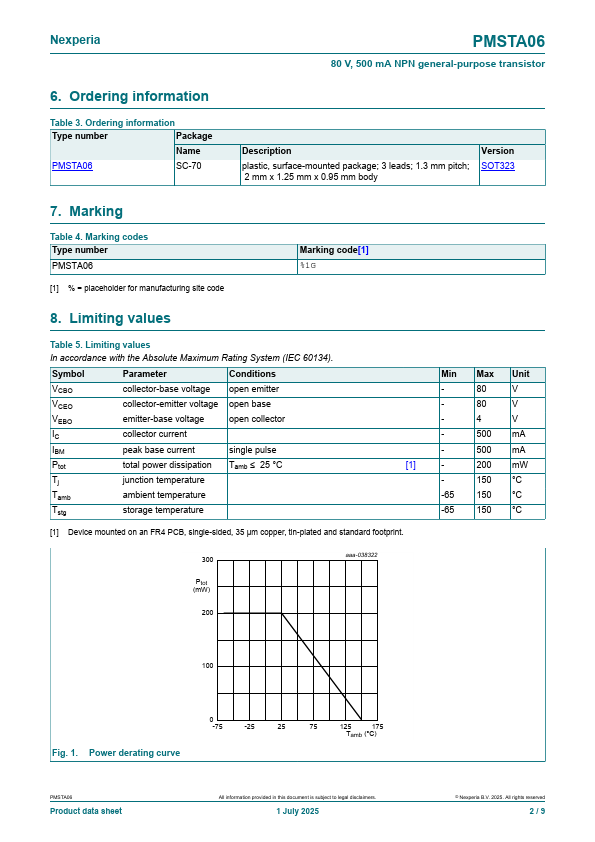

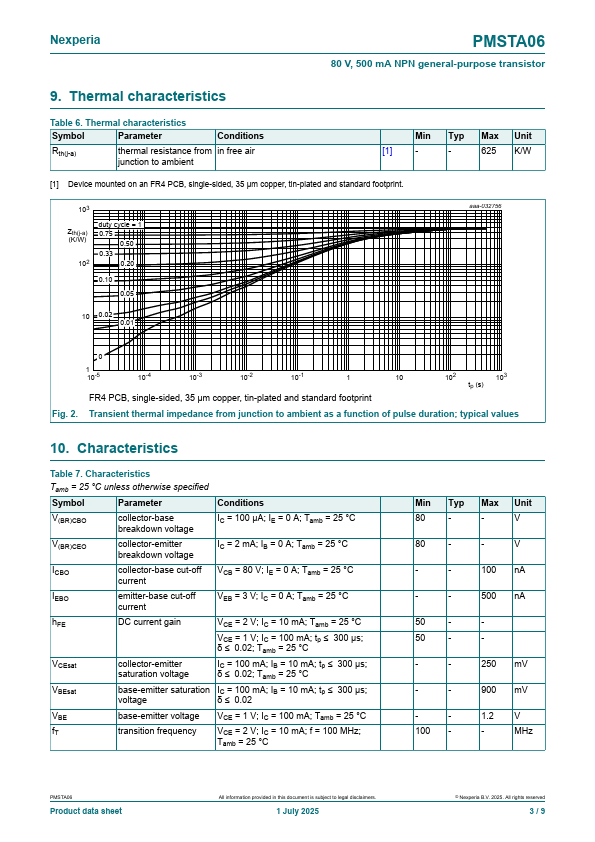

datasheet Preview Page 2 datasheet Preview Page 3

Datasheet Specifications

Part number
PMSTA06, PMSTA05
Manufacturer
nexperia ↗
File Size
214.45 KB
Datasheet
PMSTA05-nexperia.pdf
Description
500mA NPN general-purpose transistors
Note
This datasheet PDF includes multiple part numbers: PMSTA06, PMSTA05.
Please refer to the document for exact specifications by model.

Features

* High current (max. 500 mA)
* Very small SMD plastic package
* Collector-emitter voltage: 80 V

Applications

* General purpose switching and amplification in e. g. telephony and professional communication equipment. 4. Quick reference data Table 1. Quick reference data Symbol Parameter VCEO collector-emitter voltage IC collector current hFE DC current gain Conditions open base VCE = 2 V;
