Datasheet Details
| Part number | IP2326 |
|---|---|
| Manufacturer | ChipSourceTek |
| File Size | 1.22 MB |
| Description | 2-cell/3-cell series lithium battery boost charger |
| Datasheet | IP2326-ChipSourceTek.pdf |
|
|

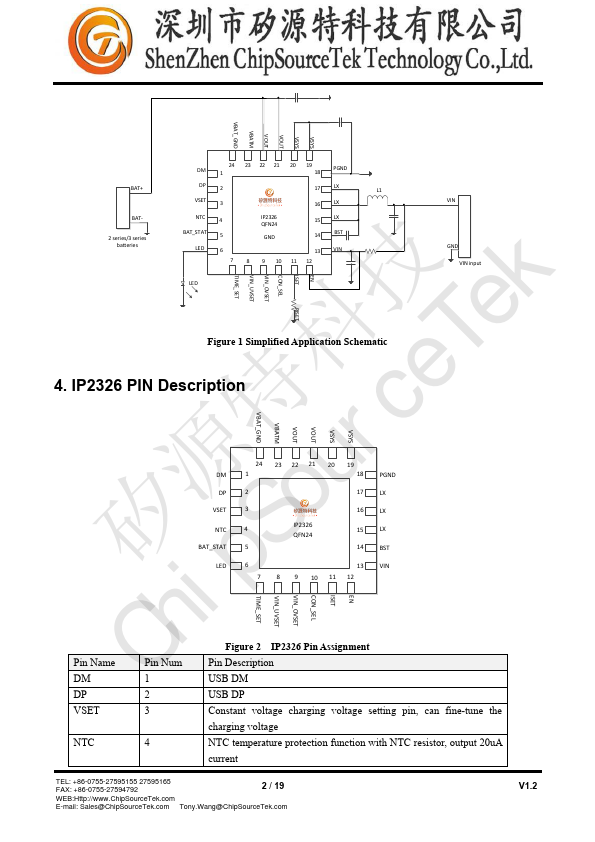

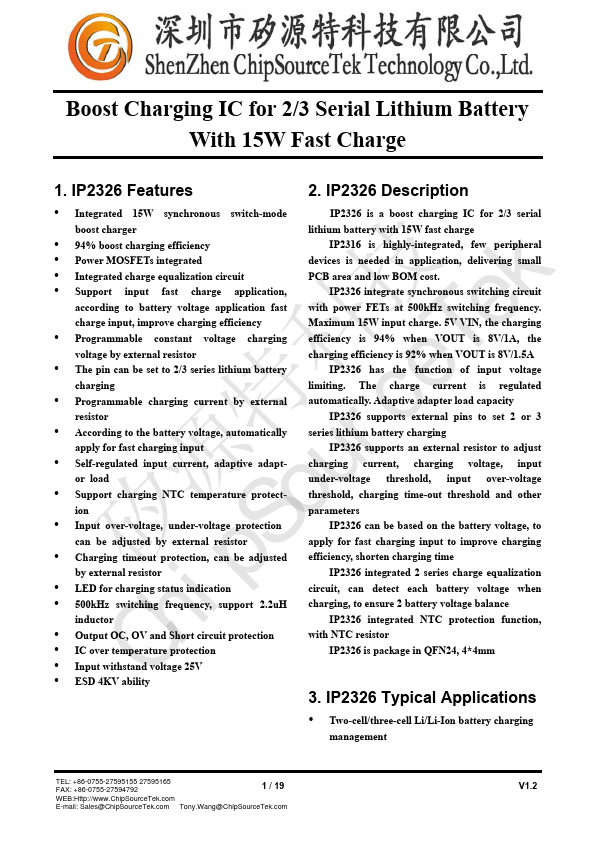

Overview: IP2326 支持 15W 快充的 2 节/3 节串联锂电池升压充电 IC 1 特性 3 简介 15W 同步开关升压充电 IP2326 是一款支持 15W 快充的 2 节/3 节串联锂电池升 升压充电效率 94% 功率 MOS 内置 集成充电均衡电路 支持输入快充申请，可根据电池电压申请 快充输入，提高充电效率 压充电 IC。 IP2326 集成功率 MOS，采用同步开关架构，使其在应 用时仅需极少的外围器件，并有效减小整体方案的尺寸，降 低 BOM 成本。 恒压充电电压外部电阻可调节 IP2326 的升压开关充电转换器工作频率 500KHz；最大 引脚可设置 2 串或 3 串串联锂电池充电 15W 输入充电，5V 输入，8V/1A 输出转换效率 94%，8V/1.5A 充电电流外部电阻可调节 输出转换效率 92%。 根据电池电压，自动申请快充输入 自动调节输入电流，自适应适配器负载 支持充电 NTC 温度保护 技 输入过压、欠压保护，外接电阻可调整 k 充电超时保护，外接电阻可调整 支持 LED 充电状态指示 科 e 500KHz 开关频率，可支持 2.2uH 电感 输出过流、过压、短路保护 T IC 过温保护 输入耐压 25V 特 e ESD 4KV 源 rc 2 应用 2 串/3 串 锂电池/锂离子电池充电 IP2326 具有输入限压功能，可以智能调节充电电流，自 适应适配器负载能力。 IP2326 支持外接引脚来选择设置 2 串还是 3 串锂电池充 电； IP2326 支持外接电阻来调整充电电流、充电电压、输入 欠压阈值、输入过压阈值、充电超时阈值等参数。 IP2326 可根据当前的电池电压，来申请快充输入，以提 高充电效率，缩短充电时间。 IP2326 集成 2 串充电均衡电路，可在充电时检测每节电 池的电压，保证 2 节电池电压的均衡。 IP2326 集成 NTC 保护功能，配合 NTC 电阻可实现充 电 NTC 保护。 IP2326 采用 4*4mm QFN24 封装。 VSYS VSYS VOUT VOUT VBATM VBAT_GND 矽 ipSou DM 24 23 22 21 20 19 1 18 PGND hBAT+ DP 2 17 LX L1 VSET 3 16 LX VIN IP2326 CBAT- NTC 4 QFN24 15 LX 2串/3串 锂电池 BAT_STAT 5 GND 14 BST LED 6 13 VIN 7 8 9 10 11 12 GND VIN输入 EN ISET LED CON_SEL VIN_OVSET VIN_UVSET TIME_SET RISET 图 1 简化应用原理图 TEL: +86-0755-27595155 27595165 FAX: +86-0755-27594792 WEB:Http://.ChipSourceTek. E-mail: Sales@ChipSourceTek. Tony.Wang@ChipSourceTek.
| Part number | IP2326 |
|---|---|
| Manufacturer | ChipSourceTek |
| File Size | 1.22 MB |
| Description | 2-cell/3-cell series lithium battery boost charger |
| Datasheet | IP2326-ChipSourceTek.pdf |
|
|
|

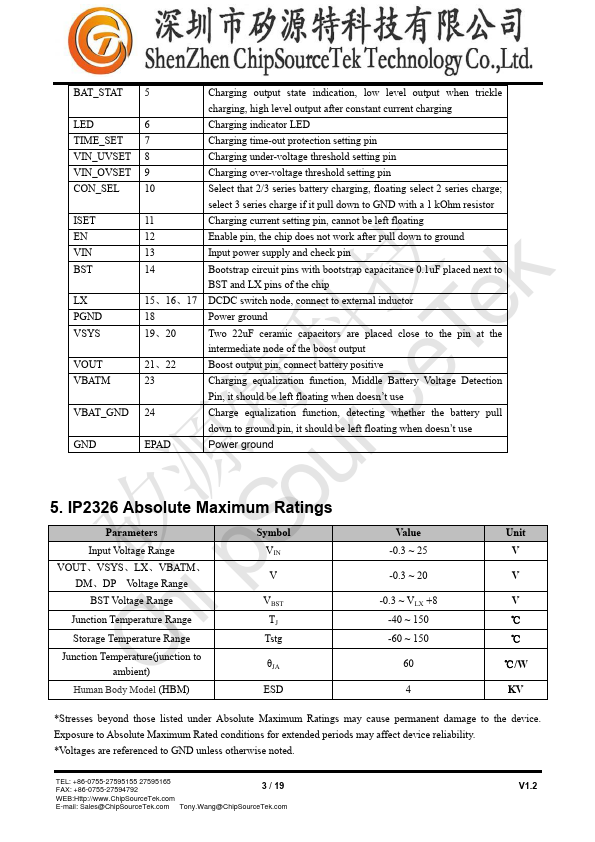

USB DM USB DP 恒压充电电压设置 PIN，可以微调充电电压 NTC 温度保护， 接 NTC 电阻， 输出 20uA 的电流 充电状态输出指示，涓流充电时输出低电平，进入恒流充电后输 出高电平 充电指示 LED 充电超时保护设置 PIN 输入欠压阈值设置 PIN 输入过压阈值设置 PIN 选择是 2 串充电还是 3 串充电：悬空选
