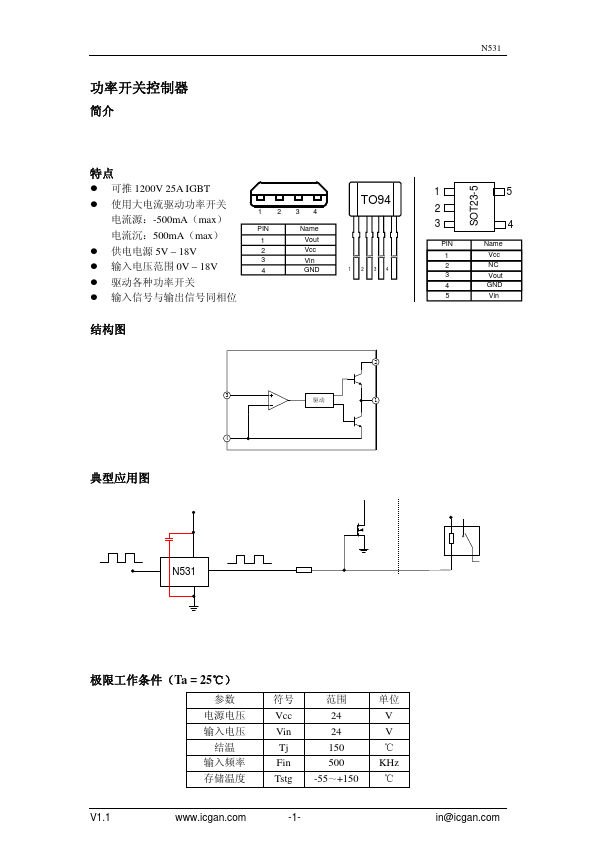

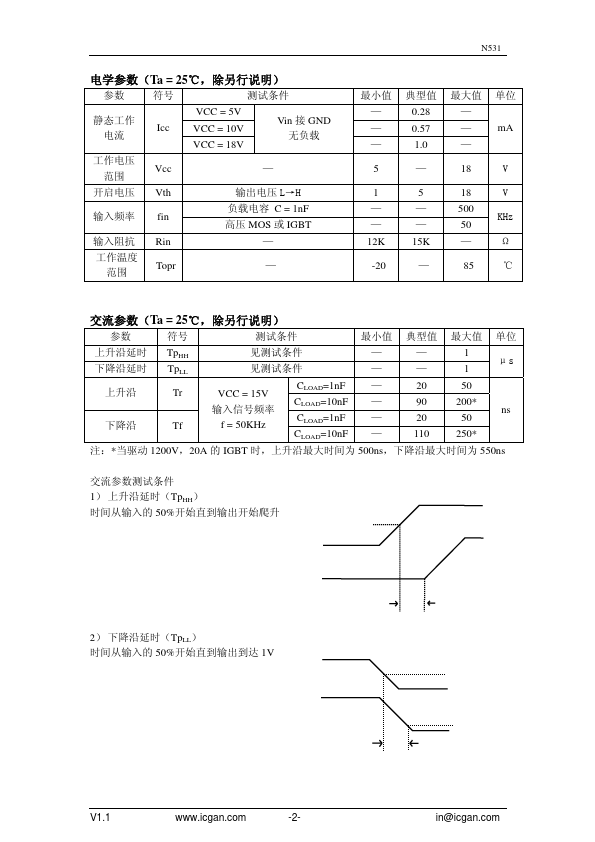

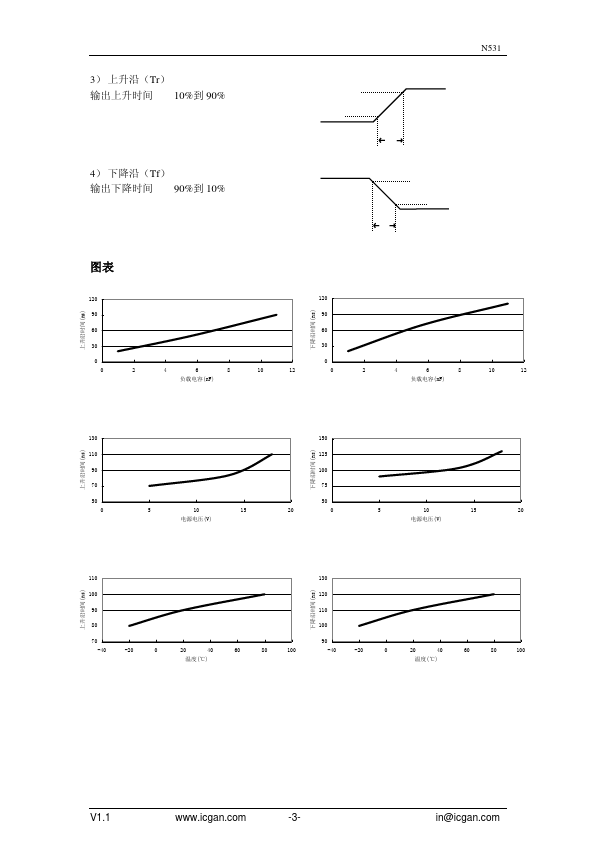

N531 功率开关控制器 简介 特点 z 可推 1200V 205A IGBT z 使用大电流驱动功率开关 电流源：-500mA（max） 电流沉：500mA（max） z 供电电源 5V – 18V z 输入电压范围 0V – 18V z 驱动各种功率开关 z 输入信号与输出信号同相位 12 PIN 1 2 3 4 34 Name Vout Vcc Vin GND 结构图 TO94 1 2 34 2 3 驱动 1 4 典型应用图 SOT23-5 1 2 3 PIN 1 2 3 4 5 5 4 Name Vcc NC Vout GND Vin N531 极限工作条件（Ta = 25℃） 参数 电源电压 输入电压 结温 输入频率 存储温度 符号 Vcc Vin Tj Fin Tstg 范围 24 24 150 500 -55～+150 单位 V V ℃ KHz ℃ V1.1 -1- in@icgan.com 电学参数（Ta = 25℃，除另行说明） 参数 符号 测试条件 静态工作 电流 工作电压 范围 开启电压 输入频率 输入阻抗 工作温度 范围 Icc Vcc Vth fin Rin Topr VCC = 5V VCC = 10V VCC = 18V Vin 接 GND 无负载 — 输出电压 L→H 负载电容 C = 1nF 高压 MOS 或 IGBT — — N531 最小值 — — — 典型值 0.28 0.57 1.0 最大值 — — — 单位 mA 5 — 18 V 1 5 18 V — — 500 KHz — — 50 12K 15K — Ω -20 — 85 ℃ 交流参数（Ta = 25℃，除另行说明） 参数 符号 测试条件 最小值 典型值 最大值 单位 上升沿延时 下降沿延时 TpHH TpLL 见测试条件 见测试条件 — — — — 1 μs 1 上升沿 下降沿 Tr CLOAD=1nF — VCC = 15V 输入信号频率 CLOAD=10nF — Tf f = 50KHz CLOAD=1nF — CLOAD=10nF — 20 50 90 200* ns 20 50 110 250* 注：*当驱动 1200V，20A 的 IGBT 时，上升沿最大时间为 500ns，下降沿最大时间为 550ns 交流参数测试条件 1） 上升沿延时（TpHH） 时间...
