LSE6SF - Power TOPLED

Features

  • package: white P-LCC-4 package, colorless clear silicone resin.
  • feature of the device: more light due to higher optical efficiency.
  • wavelength: 633 nm (super-red), 625 nm (red), 617 nm (amber), 606 nm (orange), 590 nm (yellow).
  • viewing angle: Lambertian Emitter (120°).
  • technology: InGaAlP.
  • optical efficiency: 38 lm/W (super-red), 49 lm/W (red), 69 lm/W (amber, orange), 44 lm/W (yellow).
  • grouping parameter: luminous intensity, forwar.

📥 Download Datasheet

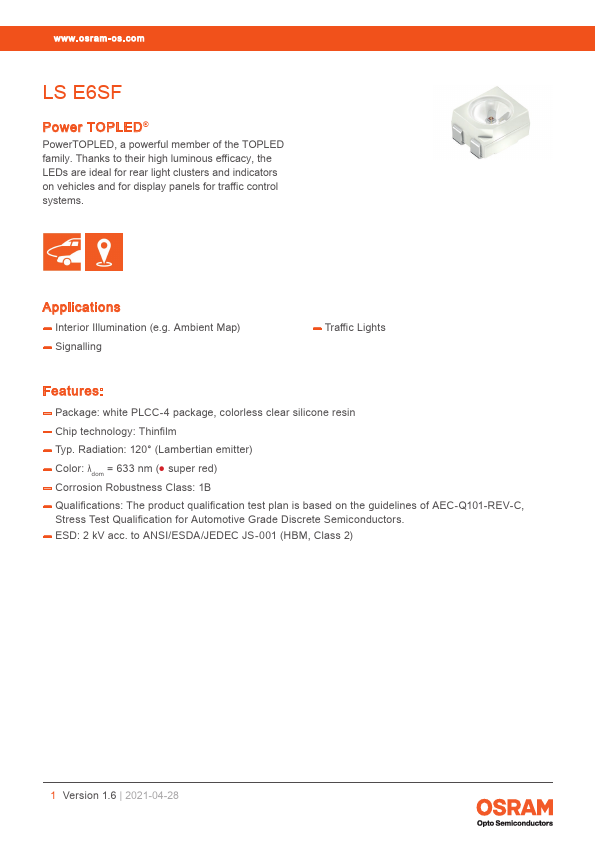

Datasheet preview – LSE6SF

Datasheet Details

Part number LSE6SF
Manufacturer ams OSRAM
File Size 253.32 KB
Description Power TOPLED
Datasheet download datasheet LSE6SF Datasheet

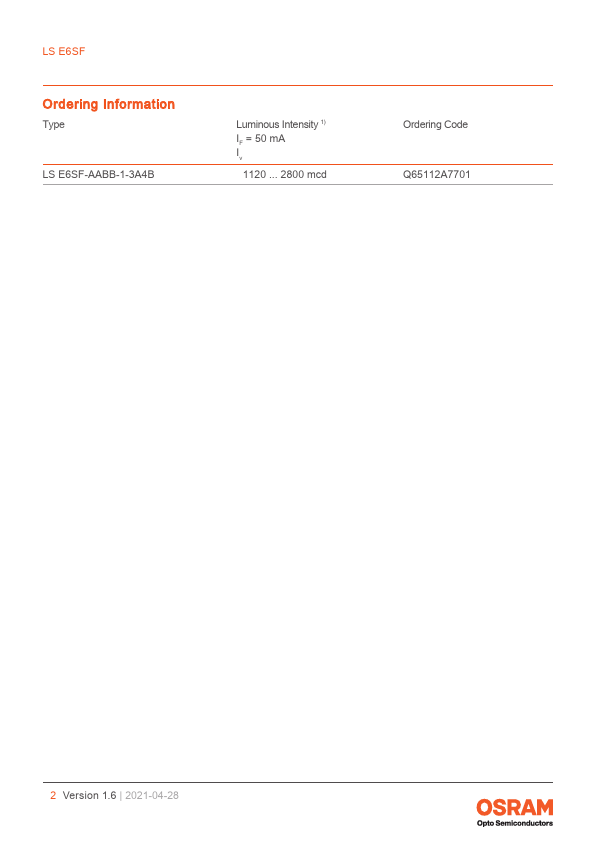

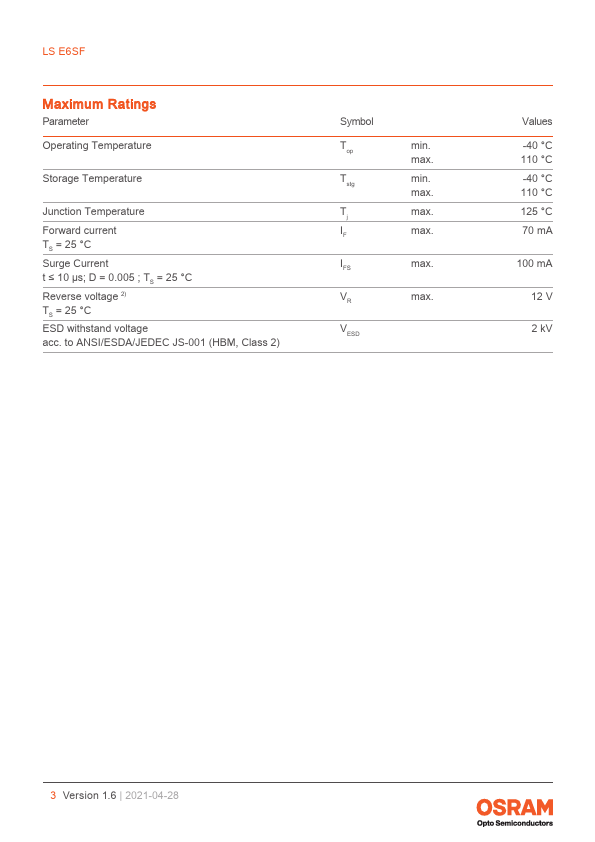

Additional preview pages of the LSE6SF datasheet.

📁 Similar Datasheet

  • LSE60R092GF - N-channel Power MOSFET (LONTEN)
  • LSE675 - Power TOPLED Hyper-Bright LED (ETC)
  • LSE11N65E - N-channel 650V Power MOSFET (Lonten)
Other Datasheets by OSRAM GmbH

Full PDF Text Transcription

Click to expand full text
Power TOPLED Enhanced thin film LED Lead (Pb) Free Product - RoHS Compliant LS E6SF, LR E6SF, LA E6SF, LO E6SF, LY E6SF Besondere Merkmale • Gehäusetyp: weißes P-LCC-4 Gehäuse, farbloser klarer Silikon - Verguss • Besonderheit des Bauteils: mehr Licht durch erhöhten optischen Wirkungsgrad • Wellenlänge: 633 nm (super-red), 625 nm (rot), 617 nm (amber), 606 nm (orange), 590 nm (gelb) • Abstrahlwinkel: Lambertscher Strahler (120°) • Technologie: InGaAlP • optischer Wirkungsgrad: 38 lm/W (super-red), 49 lm/W (red), 69 lm/W (amber, orange), 44 lm/W (yellow) • Gruppierungsparameter: Lichtstärke, Durchflussspannung, Wellenlänge • Verarbeitungsmethode: für alle SMT-Bestücktechniken geeignet • Lötmethode: Reflow Löten und Wellenlöten (TTW) • Vorbehandlung: nach JEDEC Level 2 • Gurtung: 8 mm Gurt
