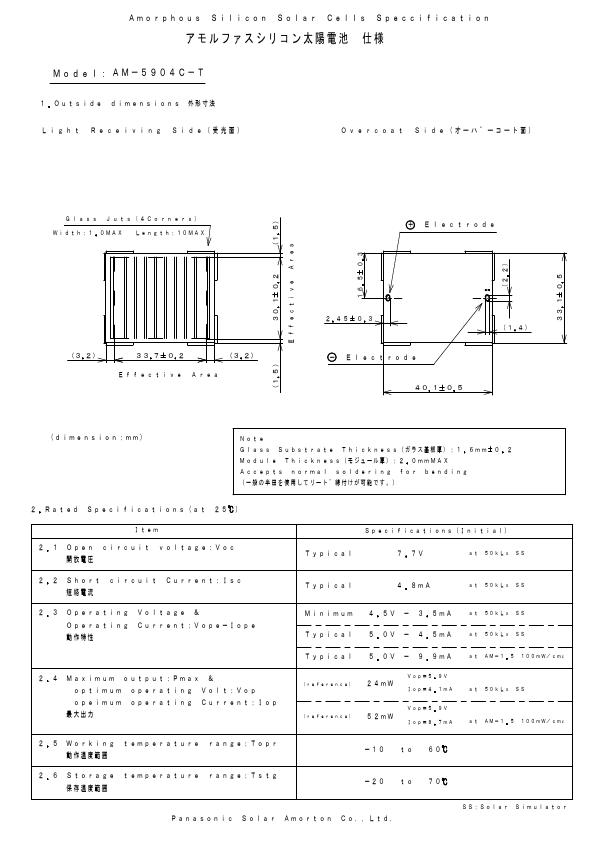

AM-5904C-T
Ａｍｏｒｐｈｏｕｓ Ｓｉｌｉｃｏｎ Ｓｏｌａｒ Ｃｅｌｌｓ Ｓｐｅｃｃｉｆｉｃａｔｉｏｎ
アモルファスシリコン太陽電池 仕様
Ｍｏｄｅｌ： ＡＭ－５９０４Ｃ－Ｔ
１ Ｏｕｔｓｉｄｅ ｄｉｍｅｎｓｉｏｎｓ 外形寸法 Ｌｉｇｈｔ Ｒｅｃｅｉｖｉｎｇ Ｓｉｄｅ（受光面）
Ｏｖｅｒｃｏａｔ Ｓｉｄｅ（オーハ゛ーコート面）
（１ ５）
Ｇｌａｓｓ Ｊｕｔｓ（４Ｃｏｒｎｅｒｓ） Ｗｉｄｔｈ：１ ０ＭＡＸ Ｌｅｎｇｔｈ：１０ＭＡＸ
＋ Ｅｌｅｃｔｒｏｄｅ
（２ ２） ３３ １ ０ ５
１６ ５ ０ ３
Ｅｆｆｅｃｔｉｖｅ Ａｒｅａ
３０ １ ０ ２
（３ ２）
３３ ７ ０ ２
（３ ２）
Ｅｆｆｅｃｔｉｖｅ Ａｒｅａ
２ ４５ ０ ３
－ Ｅｌｅｃｔｒｏｄｅ
４０ １ ０ ５
（１ ４）
（１ ５）
（ｄｉｍｅｎｓｉｏｎ：ｍｍ）
Ｎｏｔｅ Ｇｌａｓｓ Ｓｕｂｓｔｒａｔｅ Ｔｈｉｃｋｎｅｓｓ（ガラス基板厚）：１ ６ｍｍ ０ ２ Ｍｏｄｕｌｅ Ｔｈｉｃｋｎｅｓｓ（モジュール厚）：２ ０ｍｍＭＡＸ Ａｃｃｅｐｔｓ ｎｏｒｍａｌ ｓｏｌｄｅｒｉｎｇ ｆｏｒ ｂｅｎｄｉｎｇ （一般の半田を使用してリート゛線付けが可能です。）
２ Ｒａｔｅｄ Ｓｐｅｃｉｆｉｃａｔｉｏｎｓ（ａｔ ２５ ）
Ｉｔｅｍ
２ １ Ｏｐｅｎ ｃｉｒｃｕｉｔ ｖｏｌｔａｇｅ：Ｖｏｃ 開放電圧
Ｓｐｅｃｉｆｉｃａｔｉｏｎｓ（Ｉｎｉｔｉａｌ）
Ｔｙｐｉｃａｌ ７ ７Ｖ
ａｔ ５０ｋＬｘ ＳＳ
２ ２ Ｓｈｏｒｔ ｃｉｒｃｕｉｔ Ｃｕｒｒｅｎｔ：Ｉｓｃ 短絡電流
Ｔｙｐｉｃａｌ ４ ８ｍＡ
ａｔ ５０ｋＬｘ ＳＳ
２ ３ Ｏｐｅｒａｔｉｎｇ Ｖｏｌｔａｇｅ ＆ Ｏｐｅｒａｔｉｎｇ Ｃｕｒｒｅｎｔ：Ｖｏｐｅ－Ｉｏｐｅ 動作特性
Ｍｉｎｉｍｕｍ ４ ５Ｖ － ３ ５ｍＡ ａｔ ５０ｋＬｘ ＳＳ Ｔｙｐｉｃａｌ ５ ０Ｖ － ４ ５ｍＡ ａｔ ５０ｋＬｘ ＳＳ Ｔｙｐｉｃａｌ ５ ０Ｖ － ９ ９ｍＡ ａｔ ＡＭ－１ ５ １００ｍＷ／ｃｍ２
２ ４ Ｍａｘｉｍｕｍ ｏｕｔｐｕｔ：Ｐｍａｘ ＆ ｏｐｔｉｍｕｍ ｏｐｅｒａｔｉｎｇ Ｖｏｌｔ：Ｖｏｐ ｏｐｅｉｍｕｍ ｏｐｅｒａｔｉｎｇ Ｃｕｒｒｅ...
