ABSOLUTE MAXIMUM RATINGS
Item Operating Temperature Storage Temperature Input Voltage Supply Voltage For Logic Supply Voltage For LCD Symbol TOP TST VI VDD-VSS VDD-Vo Min Typ Max Unit -20 － +70 ℃ -30 － +80 ℃ VSS － VDD V -0.3 － 7 V -0.3 － 13 V ELECTRICAL CHARACTERISTICS

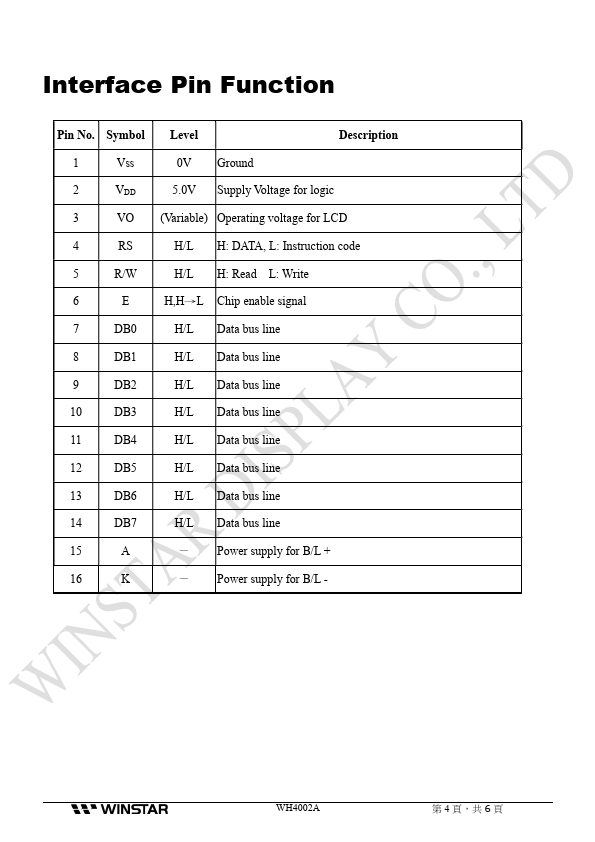

Item Supply Voltage For Logic Supply Voltage For LCD Input High Volt. Input Low Volt. Output High Volt. Output Low Volt. Supply Current Symbol VDD-VSS VDD-V0 VIH VIL VOH VOL IDD Condition Min Typ Max Unit － 4.5 5.0 5.5 V Ta=-20℃ － － 5.3 V Ta=25℃ 4.4 4.5 4.6 V Ta=70℃ 3.8 － － V － 0.7 VDD － VDD V － VSS － 0.6 V － 3.9 － VDD V － 0 － 0.4 V VDD=5.0V 1.0 1.2 1.5 mA WH4002A 第 3 頁，共 6 頁 Interface Pin Function Pin No. Symbol Level DESCRIPTION
1 VSS 0V Ground 2 VDD 5.0V Supply Voltage for logic 3 VO (Variable) Operating voltage for LCD 4 RS H/L H: DATA, L: Instruction code 5 R/W H/L H: Read L: Write 6 E H,H→L Chip enable signal 7 DB0 H/L Data bus line 8 DB1 H/L Data bus line 9 DB2 H/L Data bus line 10 DB3 H/L Data bus line 11 DB4 H/L...
