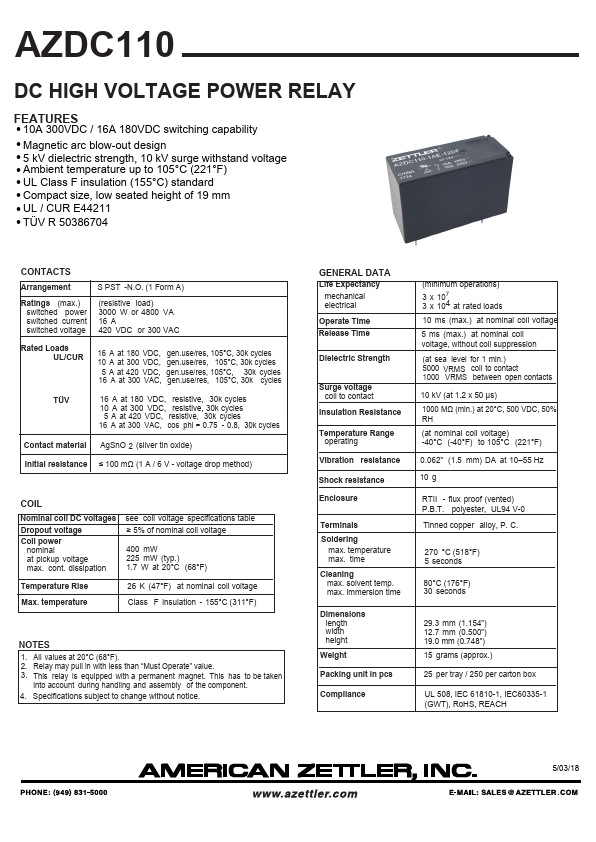

Datasheet Summary
DC HIGH VOLTAGE POWER RELAY
Features
- 10A 300VDC / 16A 180VDC switching capability
- Magnetic arc blow-out design
- 5 kV dielectric strength, 10 kV surge withstand voltage
- Ambient temperature up to 105°C (221°F)
- UL Class F insulation (155°C) standard
- pact size, low seated height of 19 mm
- UL / CUR E44211
- TÜV R 50386704
CONTACTS
Arrangement
Ratings (max.) switched power switched current switched voltage
S PST -N.O. (1 Form A)
(resistive load) 3000 W or 4800 VA 16 A 420 VDC or 300 VAC
Rated Loads UL/CUR
16 A at 180 VDC, gen.use/res, 105°C, 30k cycles 10 A at 300 VDC, gen.use/res, 105°C, 30k cycles
5 A at 420 VDC, gen.use/res, 105°C, 30k cycles 16 A at 300 VAC,...
