WSF7P20 Datasheet - Winsok

WSF7P20 P-Ch MOSFET

The WSF7P20 uses advanced proprietary, planar stripe, DMOS technology to provide excellent RDS(on), low gate charge and operation with low gate voltages. This device is suitable for use as a load switch or in PWM applications. They are also well suited for high efficiency switching DC/DC converters..

WSF7P20 Features

* z Super Low Gate Charge z Excellent Cdv/dt effect decline z 100% EAS Guaranteed z Green Device Available Product Summery BVDSS -200V RDSON 540mΩ ID -5.7A Applications

* High Frequency Point-of-Load Synchronous Buck Converter for MB/NB/UMPC/VGA

* Networking DC-DC Power System

* Load

WSF7P20 Datasheet (1.73 MB)

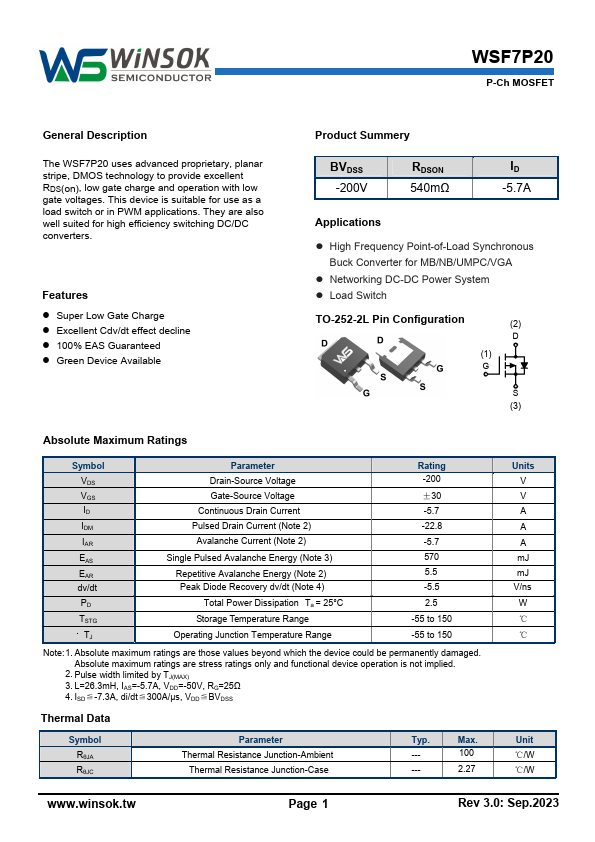

Preview of WSF7P20 PDF

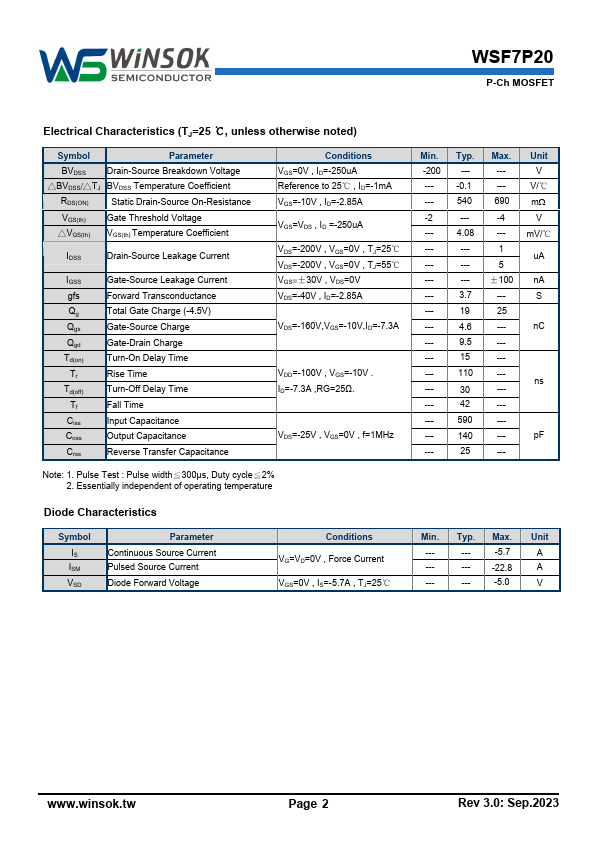

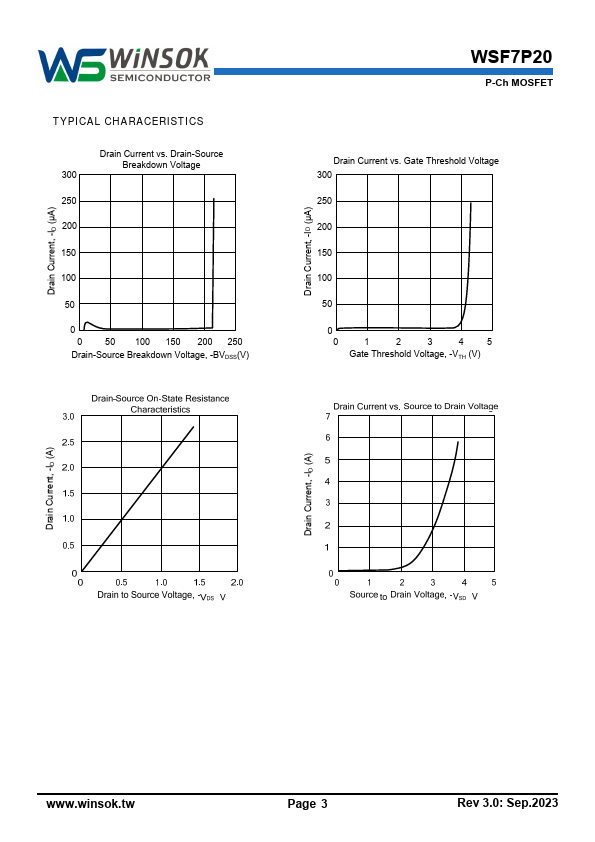

WSF7P20 Datasheet Preview Page 2 WSF7P20 Datasheet Preview Page 3

Datasheet Details

Part number:

WSF7P20

Manufacturer:

Winsok

File Size:

1.73 MB

Description:

P-ch mosfet.
