CSC3063 Datasheet - CDIL

CSC3063 NPN EPITAXIAL SILICON POWER TRANSISTOR

Collector Base Voltage Collector Emitter Voltage Emitter Base Voltage Peak Collector Current Collector Current Total Power Dissipation Junction Temperature Storage Temperature SYMBOL VCBO VCEO VEBO ICP IC PC Tj Tstg Value 300 300 7 200 100 1.2 150 - 55 to +150 UNIT V V V mA mA W ºC ºC ELECTRICAL CH.

CSC3063 Datasheet (234.25 KB)

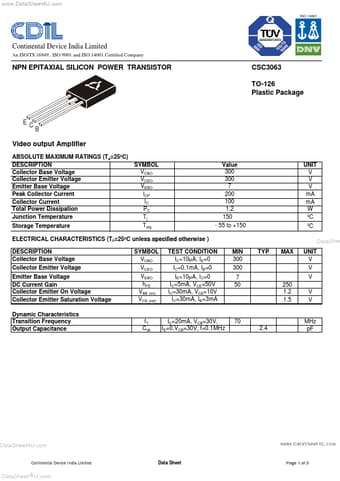

Preview of CSC3063 PDF
CSC3063 Datasheet Preview Page 2 CSC3063 Datasheet Preview Page 3

Datasheet Details

Part number:

CSC3063

Manufacturer:

CDIL

File Size:

234.25 KB

Description:

Npn epitaxial silicon power transistor.
