MS2205 Datasheet - CIT Relay

MS2205 DPDT Switch Function

www.DataSheet4U.com MS2205 SPECIFICATIONS Switch Function Electrical Ratings Electrical Life Contact Resistance Actuation Force Actuator Travel Dielectric Strength Insulation Resistance Operating Temperature Storage Temperature DPDT 200mA @ 30VDC 10,000 cycles typical < 50 mΩ initial 200 +/- 100gF 4.0 mm total 1000Vrms min > 100MΩ min -40°C to 85°C -40°C to 85°C MATERIALS ←RoHS COMPLIANT Actuator Housing Base Contacts Terminals Acetal Steel Phenolic Phosphor Bronze, Silver Plated Brass, Silver.

MS2205 Datasheet (278.56 KB)

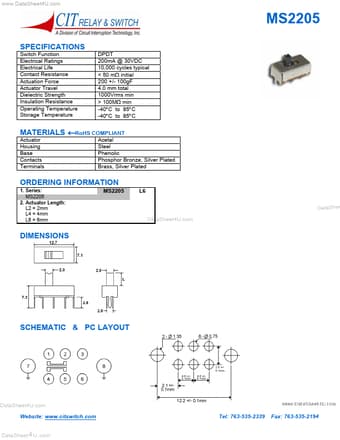

Preview of MS2205 PDF

Datasheet Details

Part number:

MS2205

Manufacturer:

CIT Relay

File Size:

278.56 KB

Description:

Dpdt switch function.
