DB3 Datasheet - Diotec Semiconductor

DB3 Bidirectional Si-Trigger-Diodes (DIAC)

DB 3, DB 4 Bidirectional Si-Trigger-Diodes (DIAC) Bidirektionale Si-Trigger-Dioden (DIAC) Breakover voltage Durchbruchsspannung Peak pulse current Max. Triggerimpuls Glass case Glasgehäuse Weight approx. Gewicht ca. Dimensions / Maße in mm 28 45 V ±2A DO-35 SOD-27 0.13 g see page 16 siehe Seite 16 Standard packaging taped in ammo pack Standard Lieferform gegurtet in Ammo-Pack Maximum ratings Power dissipation Verlustleistung Peak pulse current (120 pulse repetition rate) Max. Trig.

DB3 Datasheet (251.45 KB)

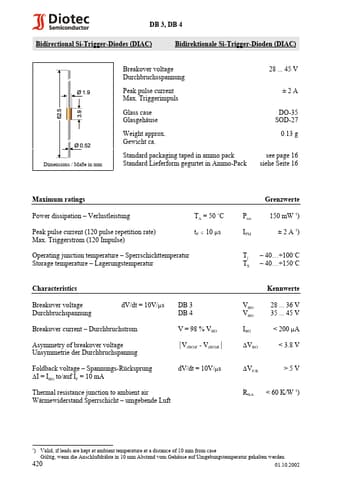

Preview of DB3 PDF
DB3 Datasheet Preview Page 2

Datasheet Details

Part number:

DB3

Manufacturer:

Diotec Semiconductor

File Size:

251.45 KB

Description:

Bidirectional si-trigger-diodes (diac).
