К500ТМ131, КС500ТМ131
Микросхемы представляют собой 2 0-триггера. Содержат 138 интегральных элементов. Корпус типа 238.16-2, масса не более 1,2 г и типа 2103.16-3, масса не более 2,5 г.

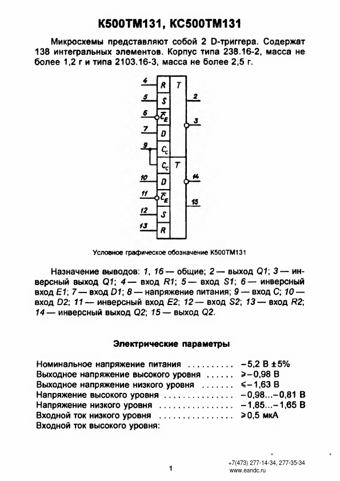

Условное графическое обозначение К500ТМ131
Назначение выводов: 1, 16 — общие; 2 — выход 01; 3 — ин версный выход 01; 4 — вход #1; 5 — вход 51; б — инверсный вход Е1; 7 — вход 01; 8 — напряжение питания; 9 — вход С, 10 — вход 02; 11 — инверсный вход Е2; 12— вход 52; 13— вход Я2; 14— инверсный выход 02; 15— выход 02.
Электрические параметры
Номинальное напряжение питания ..................
