K561TM2 - 2-stage (Master-slave) D flip-flop

📥 Download Datasheet

Datasheet preview – K561TM2

Datasheet Details

Part number K561TM2
Manufacturer ETC
File Size 206.19 KB
Description 2-stage (Master-slave) D flip-flop
Datasheet download datasheet K561TM2 Datasheet
Additional preview pages of the K561TM2 datasheet.

📁 Similar Datasheet

  • K561 - LOW LEVEL ZENER DIODES SHARP KNEE/ LOW IMPEDANCE (Knox Semiconductor Inc)
  • K561 - Silicon Zener Diodes (Aeroflex)
  • K5610 - Photocoupler(These Photocouplers consist of a Gallium Arsenide Infrared Emitting) (KODENSHI KOREA CORP)
  • K5611 - Photocoupler(These Photocouplers consist of a Gallium Arsenide Infrared Emitting) (KODENSHI KOREA CORP)
  • K560 - 2SK560 (Renesas)
  • K5620 - Photocoupler(These Photocouplers cosist of a Gallium Arsenide Infrared Emitting) (KODENSHI KOREA CORP)
  • K5621 - Photocoupler(These Photocouplers cosist of a Gallium Arsenide Infrared Emitting) (KODENSHI KOREA CORP)
  • K5630 - Photocoupler(These Photocouplers consist of two Gallium Arsenide Infrared Emitting) (KODENSHI KOREA CORP)
  • K5631 - Photocoupler(These Photocouplers consist of two Gallium Arsenide Infrared Emitting) (KODENSHI KOREA CORP)
  • K5640 - Photocoupler(These Photocouplers cosist of two Gallium Arsenide Infrared Emitting) (KODENSHI KOREA CORP)
Other Datasheets by ETC

Full PDF Text Transcription

Click to expand full text

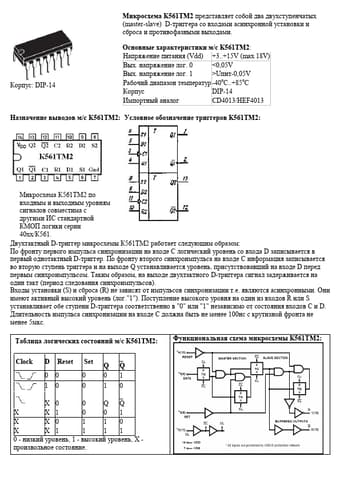

Корпус: DIP-14 Микросхема К561ТМ2 представляет собой два двухступенчатых (master-slave) D-триггера со входами асинхронной установки и сброса и противофазными выходами. Основные характеристики м/с К561ТМ2: Напряжение питания (Vdd) +3..+15V (max 18V) Вых. напряжение лог. 0 <0,05V Вых. напряжение лог. 1 >Uпит-0,05V Рабочий диапазон температур -40oC..+85oC Корпус DIP-14 Импортный аналог CD4013/HEF4013 Назначение выводов м/с К561ТМ2: Условное обозначение триггеров К561ТМ2: Микросхема К561ТМ2 по входным и выходным уровням сигналов совместима с другими ИС стандартной КМОП логики серии 40xx/К561.
