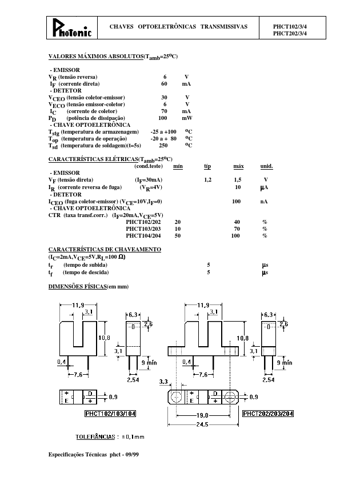

CHAVES OPTOELETRÔNICAS TRANSMISSIVAS
PHCT102/3/4 PHCT202/3/4
VALORES MÁXIMOS ABSOLUTOS(Tamb=25oC)
- EMISSOR VR (tensão reversa) IF (corrente direta) - DETETOR VCEO (tensão coletor-emissor) VECO (tensão emissor-coletor) IC (corrente de coletor) PD (potência de dissipação) - CHAVE OPTOELETRÔNICA Tstg (temperatura de armazenagem) Top (temperatura de operação) Tsd (temperatura de soldagem)(t=5s)
6
V
60 mA
30
V
6
V
70 mA
100
mW
-25 a +100 oC
-20 a + 80 oC
250
oC
CARACTERÍSTICAS ELÉTRICAS(Tamb=25oC)
(cond.teste) mín
típ
- EMISSOR
VF (tensão direta)
(IF=30mA)
1,2
IR (corrente reversa de fuga)
(VR=4V)
- DETETOR
ICEO (fuga coletor-emissor) (VCE=10V,IF=0) - CHAVE OPTOELETRÔNICA
CTR (taxa transf.corr.
