STK5478 - STK5478

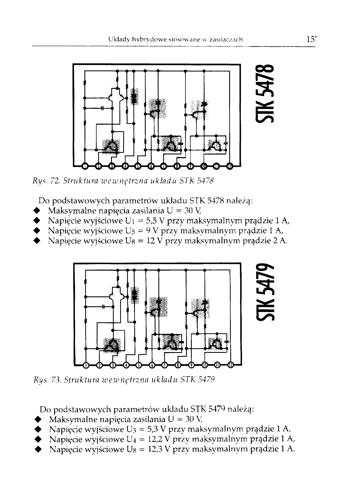

Układy hybrydowe stosowane w zasilaczach Rys.
72.
Struktura wewnętrzna układu STK 5478 Do podstawowych parametrów układu STK 5478 należą: Maksymalne napięcia zasilania U = 30 V Napięcie wyjściowe Ui = 5,5 V przy maksymalnym prądzie 1 A, Napięcie wyjściowe U5 = 9 V przy maksymalnym prądzie 1 A, Napięcie wyjściowe Us = 12 V przy maksymalnym prądzie 2 A.
Rys.
73.
Struktura wewnętrzna układu STK 5479 Do podstawowych parametrów układu STK 5479 należą:
