QTLP660C-IB Datasheet - Fairchild Semiconductor

QTLP660C-IB SURFACE MOUNT LED LAMP SUPER BRIGHT 1.8 mm (Dome Lens)

SURFACE MOUNT LED LAMP SUPER BRIGHT 1.8 mm (Dome Lens) QTLP660C-R Red QTLP660C-Y Yellow QTLP660C-IB Blue PACKAGE DIMENSIONS Ø0.075 (1.9) Ø0.067 (1.7) 0.134 (3.40) 0.118 (3.00) QTLP660C-E Orange QTLP660C-AG Yellow-Green QTLP660C-O Yellow-Orange QTLP660C-IG True Green CATHODE 0.102 (2.6) 0.087 (2.2) 0.091 (2.3) 0.083 (2.1) TOP R0.004 (0.1) 0.024 (0.6) 0.016 (0.4) 5° 7° 0.106 (2.7) 0.098 (2.5) 0.028 (0.7) 0.020 (0.5) SIDE 0.079 (2.0) BOTTOM + - POLARITY APPLICATIONS Backligh.

QTLP660C-IB Features

* Small footprint - 3.2(L) X 2.4(W) X 2.6(H) mm

* AllnGaP technology for -R, -E, -O, -Y and -AG

* InGaN/SiC technology for -IG and -IB

* Narrow viewing angle of 30°

* Water clear optics

* Moisture-proof packaging

* Available in 0.315” (8mm) wid

QTLP660C-IB Datasheet (158.70 KB)

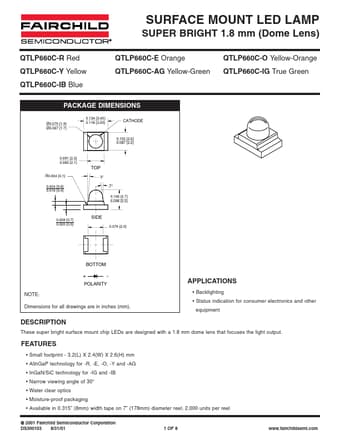

Preview of QTLP660C-IB PDF

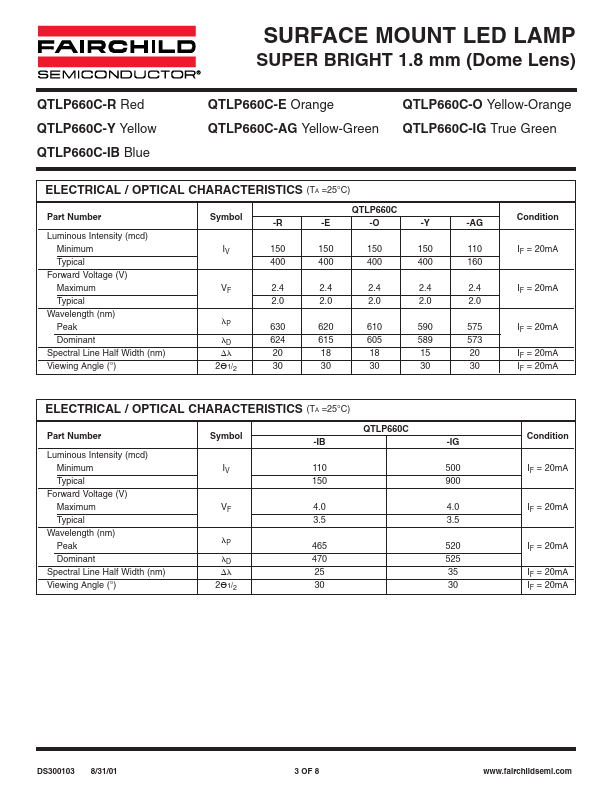

QTLP660C-IB Datasheet Preview Page 2 QTLP660C-IB Datasheet Preview Page 3

Datasheet Details

Part number:

QTLP660C-IB

Manufacturer:

Fairchild Semiconductor

File Size:

158.70 KB

Description:

Surface mount led lamp super bright 1.8 mm (dome lens).
