SPT7936

12-BIT / 28 MSPS SAMPLING A/D CONVERTER

SPT7936 Features

* 3.0-3.6 V Power Supply Typical SINAD: 60 dB for (fIN = 10 MHz) Low power: (260 mW @3.3 V) Sample Rate: 28 MSPS Internal Sample/Hold Differential Input Sleep Mode (Power Down) APPLICATIONS

SPT7936 General Description

The SPT7936 is a compact, high-speed, low power 12-bit monolithic analog-to-digital converter, implemented in a 0.5 µm CMOS process. The converter includes sample and hold. The full scale range can be set between ±0.6 V and ±1.2 V using external references. It operates from a single 3.0-3.6 V supply.

SPT7936 Datasheet (59.17 KB)

Preview of SPT7936 PDF

Datasheet Details

Part number:

SPT7936

Manufacturer:

Fairchild Semiconductor

File Size:

59.17 KB

Description:

12-bit / 28 msps sampling a/d converter.

📁 Related Datasheet

SPT7935 12-BIT / 20 MSPS / 79 mW A/D CONVERTER (Fairchild Semiconductor)

SPT7920 A/D CONVERTER (Fairchild)

SPT7922 12-BIT / 30 MSPS / TTL / A/D CONVERTER (SPT)

SPT7610 6-BIT / 1 GSPS FLASH A/D CONVERTER (Fairchild Semiconductor)

SPT7710 8-BIT / 150 MSPS / FLASH A/D CONVERTER (Fairchild Semiconductor)

SPT7720 8-BIT / 200 MSPS A/D CONVERTER (SPT)

SPT7720 200 MSPS A/D CONVERTER (Fairchild Semiconductor)

SPT7721 8-BIT / 250 MSPS ADC WITH DEMUXED OUTPUTS (Fairchild Semiconductor)

SPT7722 8-bit / 250 MSPS A/D Converter with Demuxed Outputs (Fairchild Semiconductor)

SPT7725 8-BIT / 300 MSPS / FLASH A/D CONVERTER (Fairchild Semiconductor)

TAGS

SPT7936 12-BIT MSPS SAMPLING CONVERTER Fairchild Semiconductor

Image Gallery

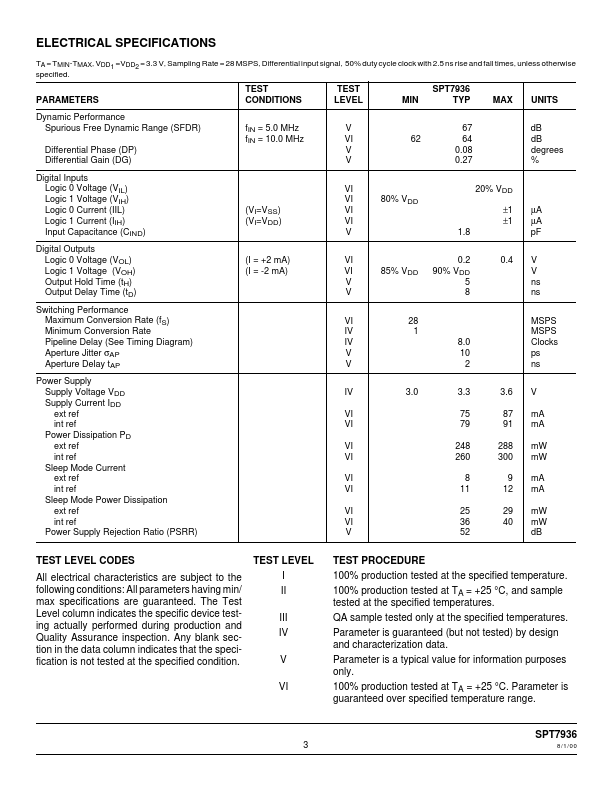

SPT7936 Datasheet Preview Page 2 SPT7936 Datasheet Preview Page 3
