DMN3010LK3

N-Channel MOSFET

DMN3010LK3 Features

* Drain Current

* ID= 43A@ TC=25℃

* Drain Source Voltage- : VDSS= 30V(Min)

* Static Drain-Source On-Resistance : RDS(on) = 9.5mΩ(Max)

* 100% avalanche tested

* Minimum Lot-to-Lot variations for robust device performance and reliable operation DESCRIPTION

* Designed for use

DMN3010LK3 General Description


*Designed for use in switch mode power supplies and general purpose applications. ABSOLUTE MAXIMUM RATINGS(Ta=25℃) SYMBOL PARAMETER VALUE UNIT VDSS VGS Drain-Source Voltage Gate-Source Voltage-Continuous 30 V ±20 V ID Drain Current-Continuous 43 A IDM Drain Current-Single Pluse .

DMN3010LK3 Datasheet (261.15 KB)

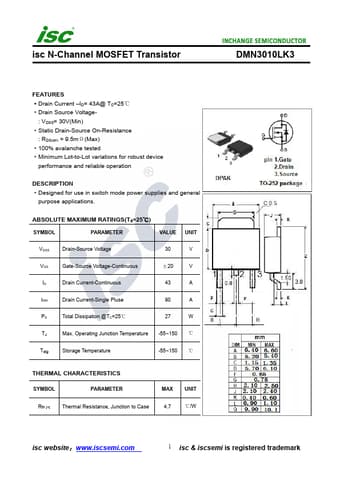

Preview of DMN3010LK3 PDF

Datasheet Details

Part number:

DMN3010LK3

Manufacturer:

INCHANGE

File Size:

261.15 KB

Description:

N-channel mosfet.
