3CG952

SILICON PNP TRANSISTOR

3CG952 Features

* High total dissipation, high hFE and low V .CE(sat) /Absolute maximum ratings(Ta=25℃) Symbol Rating Unit VCBO -30 V VCEO -25 V VEBO -5.0 V IC -700 mA IB -150 mA PC 600 mW Tj 150 ℃ Tstg -55~150 ℃ /Electrical characteristics(Ta=25℃) Symbol Test condition ICBO IEBO hFE(1)

3CG952 Datasheet (254.76 KB)

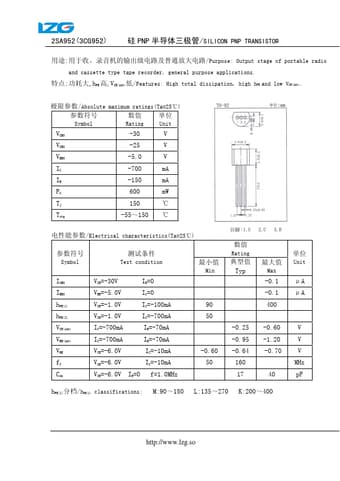

Preview of 3CG952 PDF

Datasheet Details

Part number:

3CG952

Manufacturer:

LZG

File Size:

254.76 KB

Description:

Silicon pnp transistor.
2SA952(3CG952) PNP /SILICON PNP TRANSISTOR :、/Purpose: Output stage of portable radio and cassette type tape recorder, general purpose applications.
