MT12864A Datasheet - MOAT

MT12864A - LCD module

Жидкокристаллический модуль MT12864A Общее описание Жидкокристаллический модуль MT12864A, состоит из БИС контроллера управления и ЖК панели.

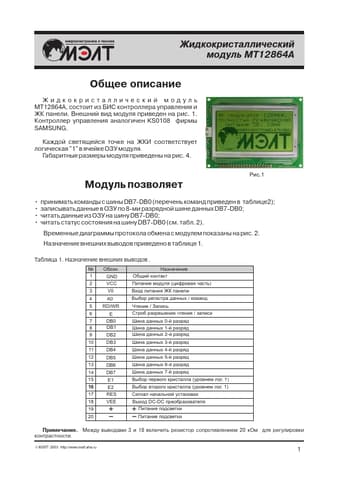

Внешний вид модуля приведен на рис.

1.

Контроллер управления аналогичен KS0108 фирмы SAMSUNG.

Каждой светящейся точке на ЖКИ соответствует логическая "1" в ячейке ОЗУ модуля.

Габаритные размеры модуля приведены на рис.

4.

Ðèñ.1 Модуль позволяет принимать команды с шины DB7 DB0 (перечень команд приведен в таблице2);
