M65617SP

PICTURE-IN-PICTURE SIGNAL PROCESSING

M65617SP Features

* BIAS AVdd3 (vcxo) AVdd2 (m) Vin (m) Vrt (m) Vrb (m) AVss2 (m) AVdd1 (s) Vin (s) Vrt (s) Vrb (s) AVss1 (s) RESET DVss1 DVdd1 BGP(s)/TEST0

* Built-in field memory 96K bit for PIP Built-in luminance signal vertic

M65617SP General Description

This system is an NTSC system PinP system that accommodates subscreen composite input and main screen Y/C input. It is a semiconductor IC circuit having a built-in 96K bit field memory and an analog circuit, which permits a low-cost and compact system configuration. PIN CONFIGURATION (TOP VIEW) AVss3.

M65617SP Datasheet (74.38 KB)

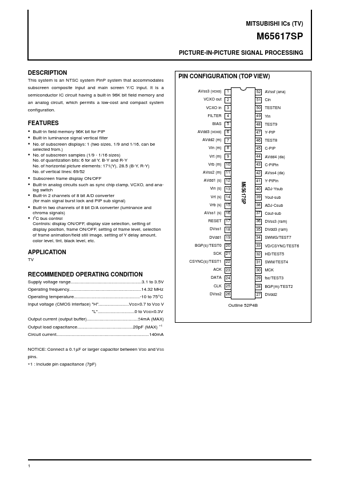

Preview of M65617SP PDF

Datasheet Details

Part number:

M65617SP

Manufacturer:

Mitsubishi

File Size:

74.38 KB

Description:

Picture-in-picture signal processing.
