HCF4012B Datasheet - STMicroelectronics

HCF4012B NAND GATES

OF ”B” SERIES CMOS DEVICES” EY (Plastic Package) F (Ceramic Frit Seal Package) M1 (Micro Package) C1 (Plastic Chip Carrier) ORDER CODES : HCC40XXBF HCF40XXBM1 HCF40XXBEY HCF40XXBC1 DESCRIPTION The HCC4011B, HCC4012B and HCC4023B (extended temperature range) and HCF4011B, HCF4012B and HCF4023B .
HCC4011B/12B/23B HCF4011B/12B/23B NAND GATES QUAD 2 INPUT HCC/HCF 4011B DUAL 4 INPUT HCC/HCF 4012B TRIPLE 3 INPUT HCC/HCF 4023B . . . . . . . PROPAGATION DELAY TIME = 60ns (typ.) AT CL = 50pF, VDD = 10V BUFFERED INPUTS AND OUTPUTS QUIESCENT CURRENT SPECIFIED TO 20V FOR HCC DEVICE INPUT CURRENT OF 100nA AT 18V AND 25°C FOR HCC DEVICE 100% TESTED FOR QUIESCENT CURRENT 5V, 10V AND 15V PARAMETRIC RATINGS MEETS ALL REQUIREMENTS OF JEDEC TENTATIVE STANDARD No. 13A, ”STANDARD SPECIFICATIONS FOR DESCR.

HCF4012B Datasheet (287.63 KB)

Preview of HCF4012B PDF

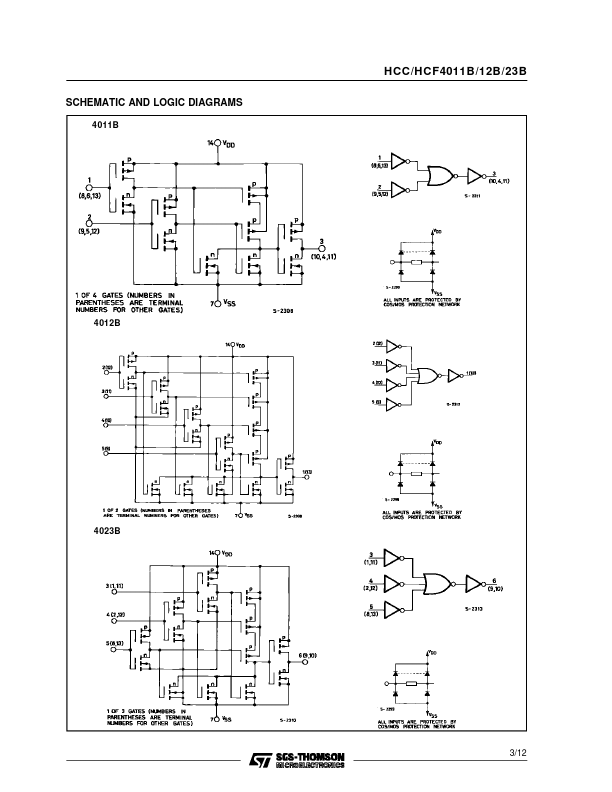

HCF4012B Datasheet Preview Page 2 HCF4012B Datasheet Preview Page 3

Datasheet Details
