C3852 Datasheet - Sanken electric

C3852 Silicon NPN Transistor

2SC3852/3852A High hFE LOW VCE (sat) Silicon NPN Epitaxial Planar Transistor sAbsolute maximum ratings (Ta=25°C) Ratings Symbol 2SC3852 2SC3852A Unit VCBO 80 100 V VCEO 60 80 V VEBO 6 V IC 3 A IB 1 A PC 25(Tc=25°C) W Tj 150 °C Tstg 55 to +150 °C sElectrical Characteristics Symbol Conditions ICBO IEBO V(BR)CEO hFE VCE(sat) fT COB VCB= VEB=6V IC=25mA VCE=4V, IC=0.5A IC=2A, IB=50mA VCE=12V, IE= 0.2A VCB=10V, f=1MHz sTypical Switching Characteris.

C3852 Datasheet (28.15 KB)

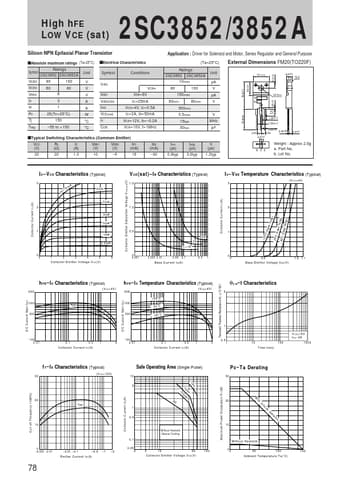

Preview of C3852 PDF

Datasheet Details

Part number:

C3852

Manufacturer:

Sanken ↗ electric

File Size:

28.15 KB

Description:

Silicon npn transistor.
