2SB1186 Datasheet - SavantIC

SILICON POWER TRANSISTOR

2SB1186 General Description

*With TO-220Fa package *Low collector saturation votlage *Complement to type 2SD1763 *High breakdown voltage APPLICATIONS *For use in low frequency power amplifer applications PINNING PIN 1 2 3 DESCRIPTION Emitter Collector Base Absolute maximum ratings(Ta=25 ) SYMBOL VCBO VCEO .

2SB1186 Datasheet (142.52 KB)

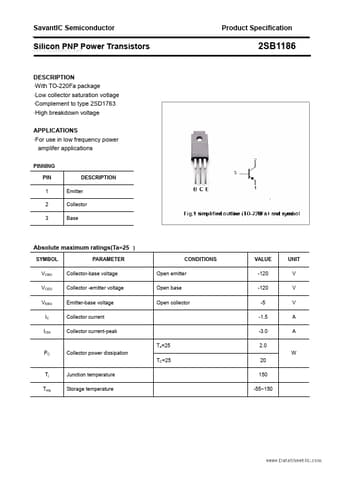

Preview of 2SB1186 PDF

Datasheet Details

Part number:

2SB1186

Manufacturer:

SavantIC

File Size:

142.52 KB

Description:

Silicon power transistor.
