BZX55C20

500mW Zener Diodes

BZX55C20 Features

* Planar Die Construction

* 500mW Power Dissipation

* Zener Voltage: 2.4V to 75V

* Ideally Suited for Automated Assembly Processes

* RoHS compliant and Halogen Free DO-35 Mechanical Data Case: Molded glass DO-35 Terminals: Leads, tin-lead plated solderable per MIL-STD-750,

BZX55C20 General Description

Value Unit Conditions Ptot Power Dissipation at Ta=25°C 500 mW RthJA Thermal Resistance Junction to Ambient Air 0.3 K/mW VF Max. Forward Voltage 1 V IF=100mA TJ Junction Temperature 175 °C TSTG Storage Temperature Range -65 to +175 °C Note: Valid provided that leads at a distance of .

BZX55C20 Datasheet (333.59 KB)

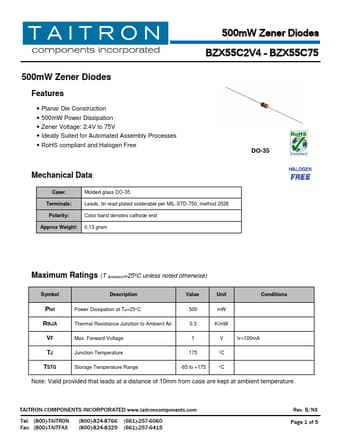

Preview of BZX55C20 PDF

Datasheet Details

Part number:

BZX55C20

Manufacturer:

TAITRON

File Size:

333.59 KB

Description:

500mw zener diodes.
