UJ4C075018K4S Datasheet - UnitedSiC

SiC Cascode JFET

UJ4C075018K4S Features

* w On-resistance RDS(on): 18mW (typ) w Operating temperature: 175°C (max) w Excellent reverse recovery: Qrr = 102nC w Low body diode VFSD: 1.14V w Low gate charge: QG = 37.8nC w Threshold voltage VG(th): 4.8V (typ) allowing 0 to 15V drive w Low intrinsic capacitance w ESD protected, HBM class 2 w TO-

UJ4C075018K4S General Description

The UJ4C075018K4S is a 750V, 18mW G4 SiC FET. It is based on a unique ‘cascode’ circuit configuration, in which a normally-on SiC JFET is co-packaged with a Si MOSFET to produce a normally-off SiC FET device. The device’s standard gate-drive characteristics allows for a true “drop-in replacement” to.

UJ4C075018K4S Datasheet (771.40 KB)

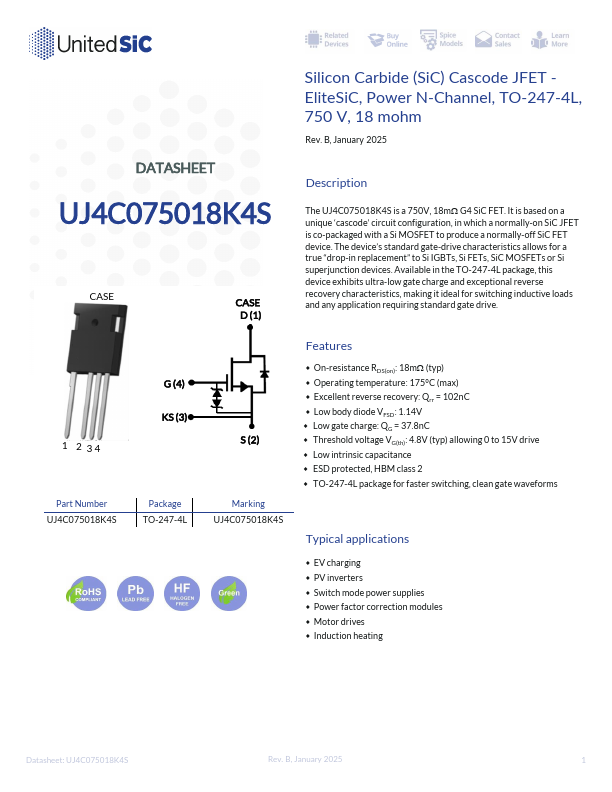

Preview of UJ4C075018K4S PDF

Datasheet Details

Part number:

UJ4C075018K4S

Manufacturer:

UnitedSiC

File Size:

771.40 KB

Description:

Sic cascode jfet.
DATASHEET UJ4C075018K4S CASE CASE D (1) Silicon Carbide (SiC) Cascode JFET EliteSiC, Power N-Channel, TO-247-4L, 750 V, 18 mohm Rev. B, January 202.

📁 Related Datasheet

UJ4C075018K4S 750V SiC Cascode JFET (onsemi)

UJ4C075018K3S SiC Cascode JFET (UnitedSiC)

UJ4C075023B7S 750V SiC Cascode JFET (UnitedSiC)

UJ4C075023K3S SiC Cascode JFET (UnitedSiC)

UJ4C075023K4S SiC Cascode JFET (UnitedSiC)

UJ4C075023L8S Silicon Carbide Cascode JFET (UnitedSiC)

UJ4C075033B7S 750V SiC Cascode JFET (Qorvo)

UJ4C075033K3S SiC FET (UnitedSiC)

UJ4C075033K4S SiC FET (UnitedSiC)

UJ4C075033L8S SiC Cascode JFET (Qorvo)

Stock and price

Distributor
Renesas Electronics Corporation
RAA211250GNP#HA0
976 In Stock
Qty : 1000 units
Unit Price : $1.25

TAGS

UJ4C075018K4S SiC Cascode JFET UnitedSiC

Image Gallery

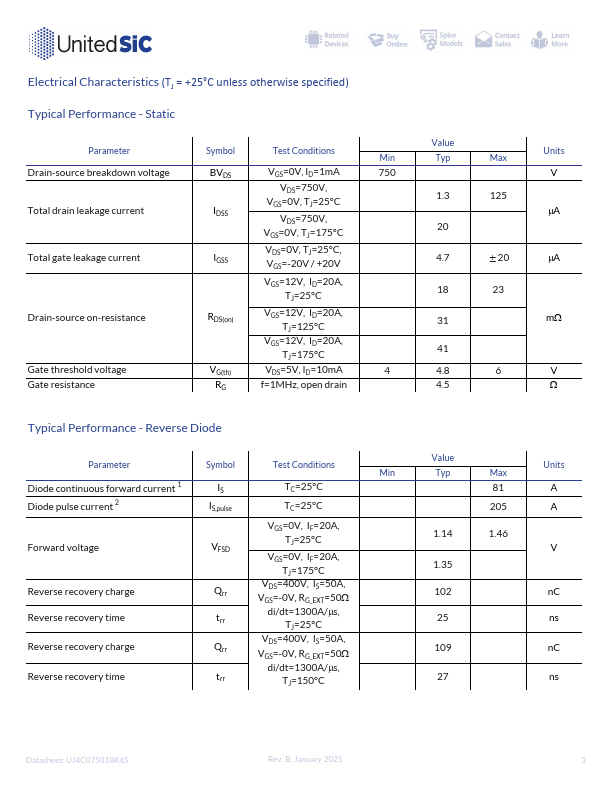

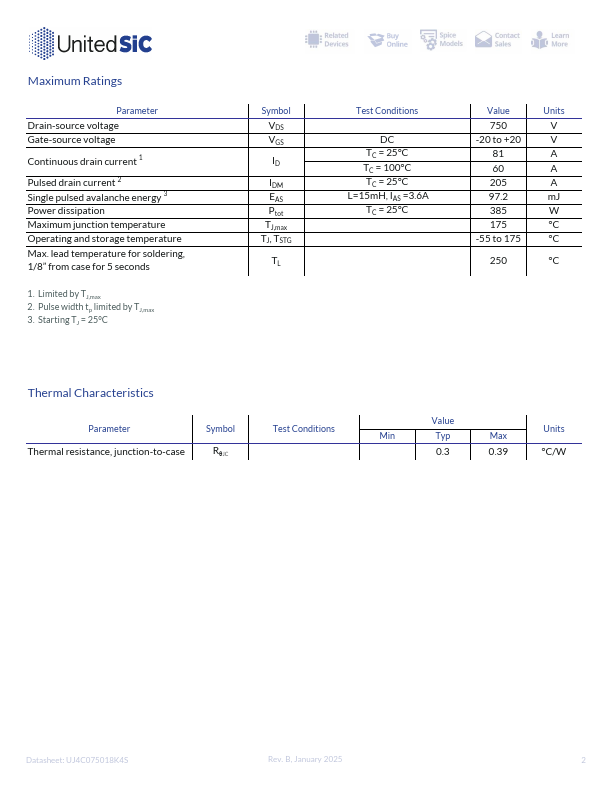

UJ4C075018K4S Datasheet Preview Page 2 UJ4C075018K4S Datasheet Preview Page 3
