RGF1M, RGF1A Surface-Mount Glass Passivated Junction Fast Switching Rectifier

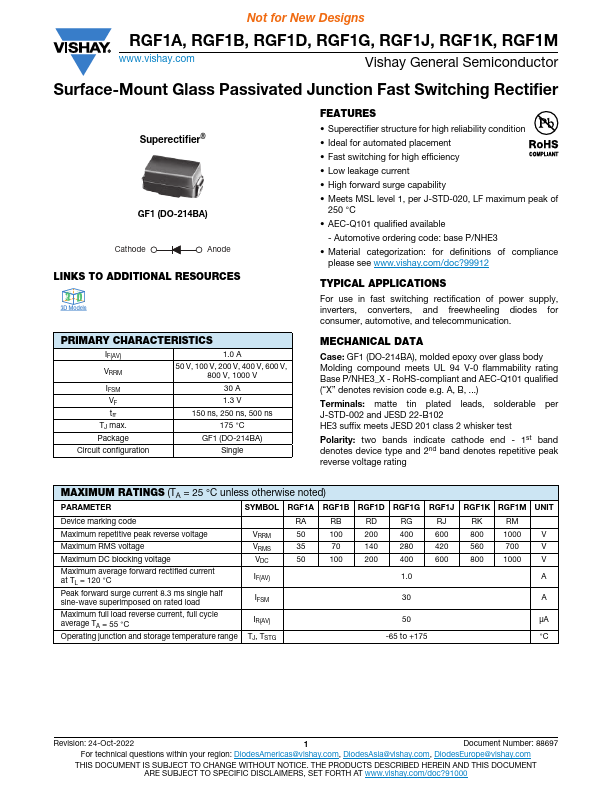

📥 Download Datasheet  Datasheet Preview Page 1

Description

Not for New Designs RGF1A, RGF1B, RGF1D, RGF1G, RGF1J, RGF1K, RGF1M www.vishay.com Vishay General Semiconductor Surface-Mount Glass Passivated Jun.

📥 Download Datasheet

This datasheet PDF includes multiple part numbers: RGF1M, RGF1A. Please refer to the document for exact specifications by model.

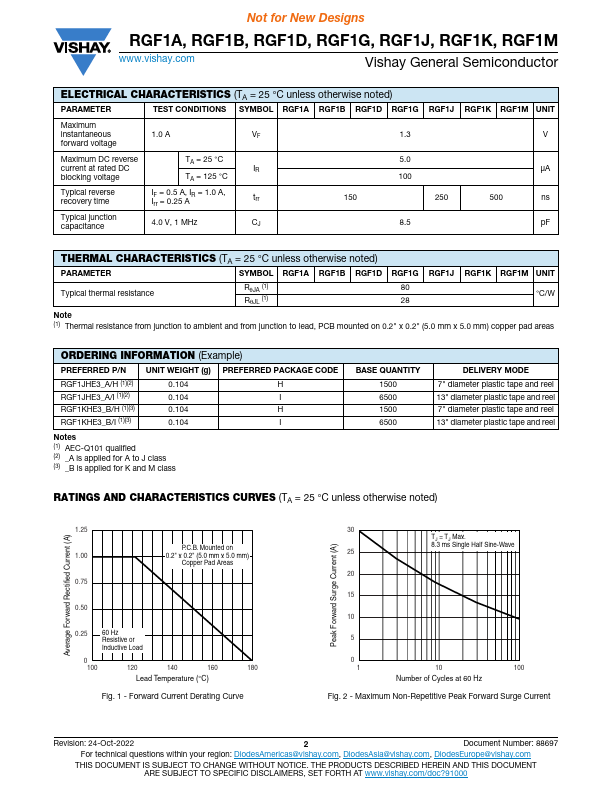

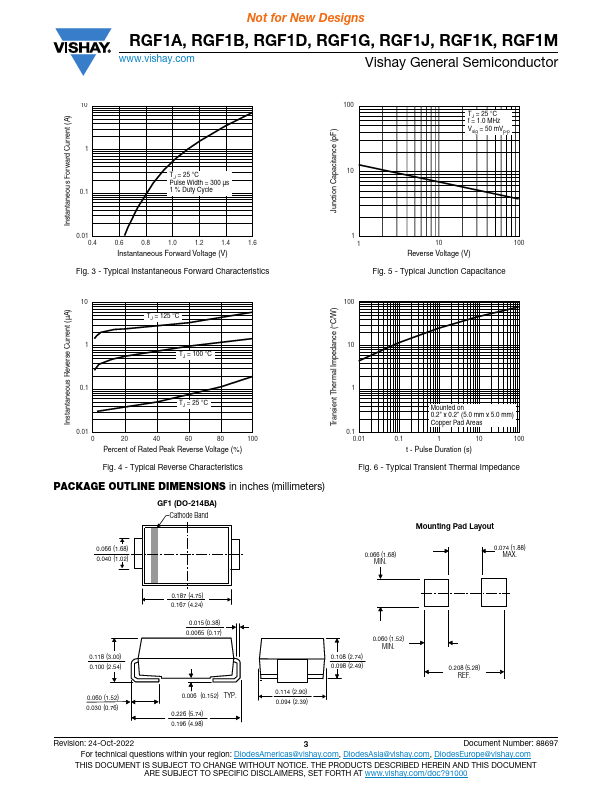

datasheet Preview Page 2 datasheet Preview Page 3

Datasheet Specifications

Part number
RGF1M, RGF1A
Manufacturer
Vishay ↗
File Size
85.89 KB
Datasheet
RGF1A-Vishay.pdf
Description
Surface-Mount Glass Passivated Junction Fast Switching Rectifier
Note
This datasheet PDF includes multiple part numbers: RGF1M, RGF1A.
Please refer to the document for exact specifications by model.

Features

* Superectifier structure for high reliability condition
* Ideal for automated placement
* Fast switching for high efficiency
* Low leakage current
* High forward surge capability
* Meets MSL level 1, per J-STD-020, LF maximum peak of 250 °C

Applications

* For use in fast switching rectification of power supply, inverters, converters, and freewheeling diodes for consumer, automotive, and telecommunication. MECHANICAL DATA Case: GF1 (DO-214BA), molded epoxy over glass body Molding compound meets UL 94 V-0 flammability rating Base P/NHE3_X - RoHS-compli
