MBT3904DW Datasheet - WEITRON

MBT3904DW Dual General Purpose Transistor

Dual General Purpose Transistor NPN+NPN Silicon Maximum Ratings Rating Collector-Emitter Voltage Collector-Base Voltage Emitter-Base Voltage Collector Current-Continuous Symbol VCEO VCBO VEBO IC MBT3904DW 3 21 45 6 NPN+NPN 6 54 123 SOT-363(SC-88) Value 40 60 6.0 200 Unit Vdc Vdc Vdc mAdc Thermal Characteristics Characteristics Total Device Dissipation TA=25 C Thermal Resistance, Junction to Ambient Junction and Storage, Temperature Symbol PD RθJA TJ,Tstg Max 150 833 -55 to +150 Uni.

MBT3904DW Datasheet (230.85 KB)

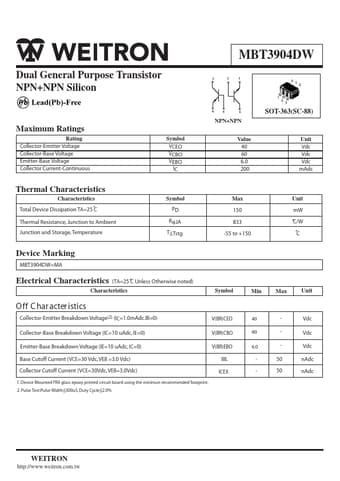

Preview of MBT3904DW PDF
MBT3904DW Datasheet Preview Page 2 MBT3904DW Datasheet Preview Page 3

Datasheet Details

Part number:

MBT3904DW

Manufacturer:

WEITRON

File Size:

230.85 KB

Description:

Dual general purpose transistor.
