SXTA42 Datasheet - Zetex Semiconductors

SXTA42 NPN SILICON PLANAR HIGH VOLTAGE TRANSISTOR

www.DataSheet4U.com SOT89 NPN SILICON PLANAR HIGH VOLTAGE TRANSISTOR ISSUE 3 – JANUARY 1996 COMPLEMENTARY TYPE – PARTMARKING DETAIL – 7 SXTA92 SID SXTA42 C E B SOT89 SYMBOL VCBO VCEO VEBO IC Ptot Tj:Tstg VALUE 300 300 6 500 1 -65 to +150 C ABSOLUTE MAXIMUM RATINGS. PARAMETER Collector-Base Voltage Collector-Emitter Voltage Emitter-Base Voltage Continuous Collector Current Power Dissipation at Tamb=25°C Operating and Storage Temperature Range UNIT V V V mA W °C ELECTRICAL CHARACTERISTICS (a.

SXTA42 Datasheet (50.07 KB)

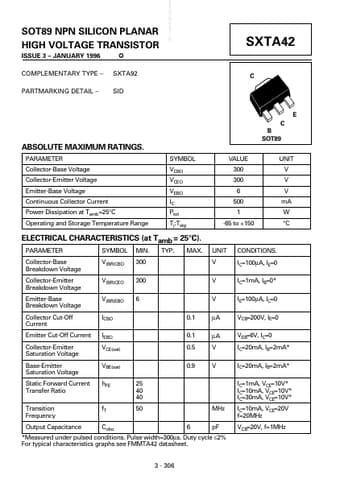

Preview of SXTA42 PDF

Datasheet Details

Part number:

SXTA42

Manufacturer:

Zetex Semiconductors

File Size:

50.07 KB

Description:

Npn silicon planar high voltage transistor.
