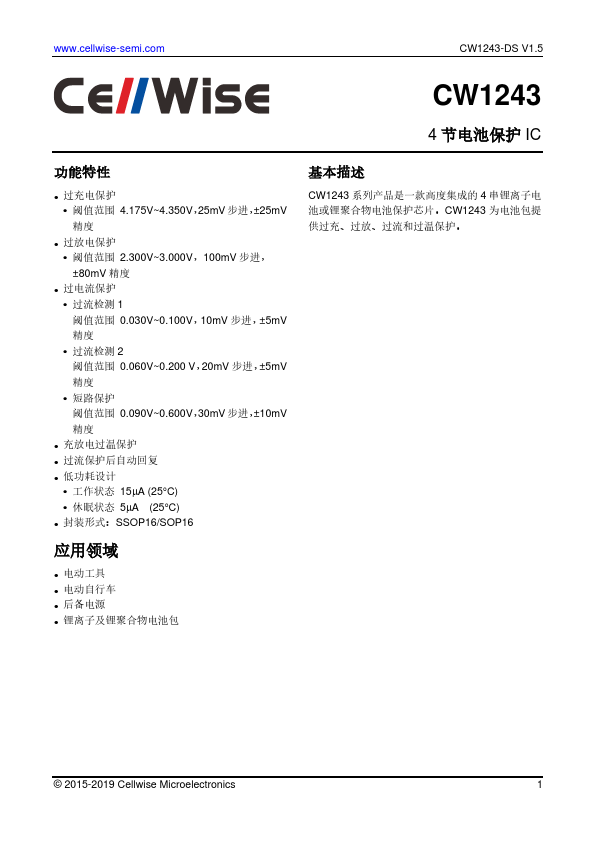

.cellwise-semi. CW1243-DS V1.5 4 节电池保护 IC 功能特性 - 过充电保护 - 阈值范围 4.175V~4.350V，25m V 步进，± 25m V 精度 - 过放电保护 - 阈值范围 2.300V~3.000V，100m V 步进， ± 80m V 精度 - 过电流保护 - 过流检测 1 阈值范围 0.030V~0.100V，10m V 步进，± 5m V 精度 - 过流检测 2 阈值范围 0.060V~0.200 V，20m V 步进，± 5m V 精度 - 短路保护 阈值范围 0.090V~0.600V，30m V 步进，± 10m V 精度 - 充放电过温保护 - 过流保护后自动回复 - 低功耗设计 - 工作状态 15A (25°C) - 休眠状态 5A (25°C) - 封装形式：SSOP16/SOP16 应用领域 - 电动工具 - 电动自行车 - 后备电源 - 锂离子及锂聚合物电池包 基本描述 CW1243 系列产品是一款高度集成的 4 串锂离子电 池或锂聚合物电池保护芯片。CW1243 为电池包提 供过充、过放、过流和过温保护。 © 2015-2019 Cellwise Microelectronics 典型应用电路 Battery Pack 1 VDD CO 16 2 NC VM 15 3 VC4 DO 14 4 VC3 VINI 13 5 VC2 RDOT 12 6...
